Manete pentru supapele de control selectiv mecanice

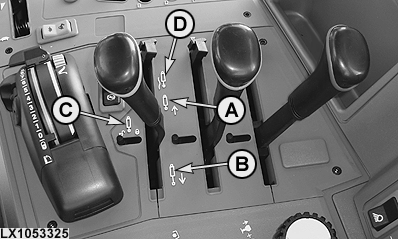

Poziţiile manetei de control

LX1053325-UN-07NOV11

(A) - Retragere

Cilindrul de comandă se retrage când maneta se mişcă în poziţia Retras.

(B) - Extindere

Cilindrul de comandă se extinde când maneta se mişcă în poziţia Extins.

(C) - Neutru

Cilindrul de comandă este menţinut pe loc când maneta este în poziţia Neutră.

(D) - Plutire

Utilajul montat urmează conturul solului când maneta este în poziţia Flotantă (adică pistonul se mişcă liber în interiorul cilindrului).

NOTĂ: Dacă se folosesc suplimentar supape externe, aduceţi maneta de control în poziţia neutră când deconectaţi fiecare funcţie hidraulică.

ATENŢIE: Cu supapele de control selectiv din seria 100, funcţiile extindere şi retragere au o detentă mecanică. La pornirea motorului, asiguraţi-vă că maneta de control este în poziţia neutră.

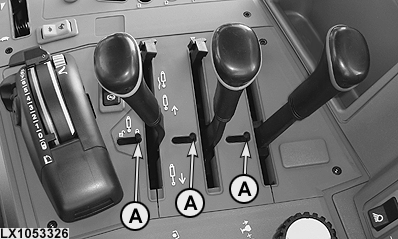

Blocare pentru transport

LX1053326-UN-07NOV11

ATENŢIE: Folosiţi piedicile de blocare (A) pentru a bloca manetele de control când conduceţi pe drumuri şi oricând manetele de control sunt în poziţia neutră pentru că nu sunt necesare. Dacă nu se procedează astfel, manetele de control pot fi acţionate neintenţionat în timp ce tractorul este în mişcare, ceea ce poate duce la accidente grave.
