Maneta multifuncţională (mecanică)

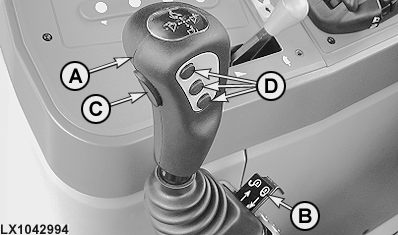

LX1042994-UN-10JUL07

LX1054600-UN-10OCT11

A - Maneta multifuncţională

B - Comandă culisantă pentru blocare în timpul transportului

C - Comutator basculant

D - Butoane

Maneta multifuncţională (A) permite utilizarea a două supape de control selectiv în acelaşi timp. Comutatorul basculant (C) şi butoanele (D) permit alte funcţii.

Comanda de glisare (B) blochează maneta.

Tragerea manetei (A) înapoi ridică încărcătorul frontal. Împingerea manetei înainte până la perceperea unei rezistenţe coboară încărcătorul frontal. Dacă maneta este împinsă înainte peste punctul de rezistenţă, se cuplează într-o detentă şi încărcătorul frontal este în poziţia flotantă.

Mişcând maneta spre stânga determinaţi cupa încărcătorului să basculeze în sus. Mişcând maneta spre dreapta determinaţi descărcarea cupei încărcătorului.

ATENŢIE: Maneta multifuncţională trebuie să fie blocată când vă deplasaţi pe drumuri şi de fiecare dată când nu este necesar încărcătorul frontal. Puneţi maneta multifuncţională în poziţia neutră şi blocaţi-o folosind comanda culisantă (B). Asiguraţi-vă că maneta multifuncţională nu se mai poate mişca. Altfel, încărcătorul frontal poate fi acţionat neintenţionat în timp ce tractorul este în mişcare, ceea ce poate duce la accidente grave.
