Limita maximă admisă pentru extragerea uleiului

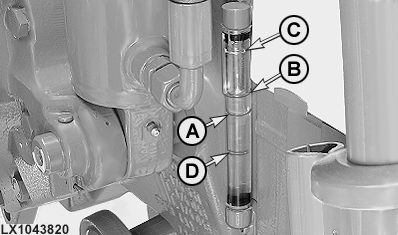

LX1043820-UN-11JUL07

A - Marcajul de minim

B - Marcajul de maxim

C - Marcaj, 10 l (2.6 U.S. gal.) deasupra nivelului Max.

D - Marcaj, 10 l (2.6 U.S. gal.) sub nivelul Min.

Pentru utilizarea cilindrilor hidraulici mari ca cei utilizaţi la remorcile basculante, 10 l (2.6 U.S. gal.) de ulei pot fi traşi din cutia de transmisie prin conducte.

Aceste valori se referă la cazul în care uleiul din cutia de transmisie este la marcajul de minim (A) de pe vizor. Dacă uleiul se află la nivelul marcajului de maxim (B), mai pot fi extraşi încă 5 litri (1.3 U.S. gal.).

Nu executaţi niciodată lucrări dificile ca remorcarea, folosirea prizelor de putere sau conducerea cu viteză când nivelul uleiului scade sub marcajul de minim.

Dacă este necesar, se mai pot adăuga 10 litri (2.6 U.S. gal.) de ulei în cutia de transmisie; aceasta va mări corespunzător cantitatea ce se poate extrage.

Pe timpul extragerii uleiului, tractorul nu trebuie să fie înclinat în nici o direcţie cu peste 18°. Dacă tractorul este înclinat cu mai mult de 18°, numai o cantitate corespunzător mai mică de ulei poate fi extrasă.

Pentru reumplere, folosiţi numai ulei hidraulic şi de transmisie John Deere HY-GARD® sau echivalent.
