Cârligul de susţinere

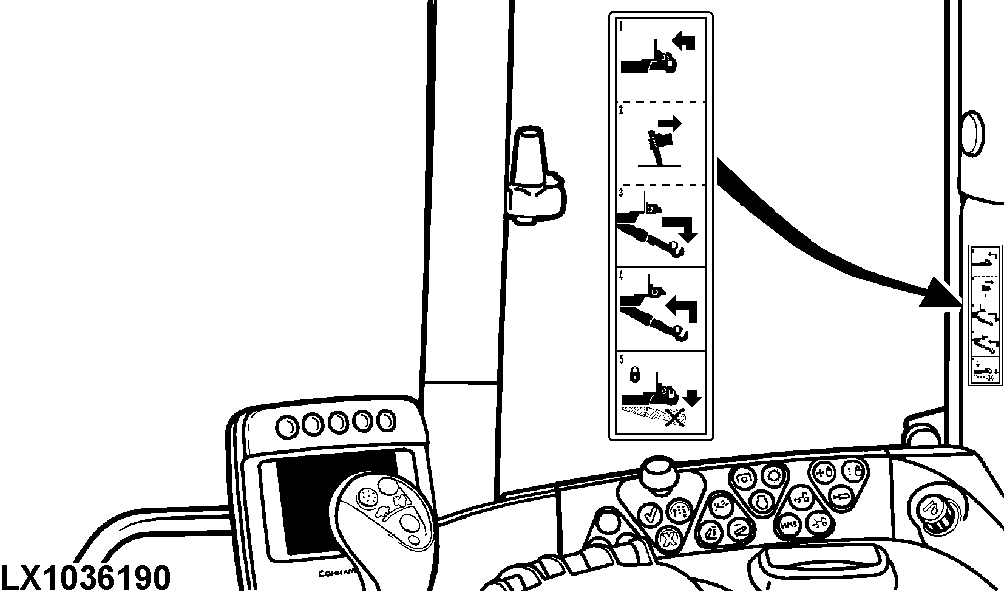

LX1036190
LX1036190-UN-31MAY06

LX1036503
LX1036503-UN-23JAN06

LX1015615
LX1015615-UN-11DEC96

LX012578
LX012578-UN-03SEP96

A - Levier de eliberare

1 - Cârligul în poziţia de cuplare a remorcii

2 - Cârligul în poziţia de repaus

Acest tip de cârlig poate fi acţionat folosind comenzile cârligului şi una din supapele de control selectiv.

  1. Ridicaţi tiranţii inferiori la înălţimea maximă şi utilizaţi supapa de control selectiv pentru retragerea completă a cârligului.

  2. Trageţi levierul de eliberare (A) şi coborâţi tiranţii inferiori. Ţineţi maneta de eliberare până când cârligul se mişcă din poziţia de repaus (maneta rămâne în poziţia pentru deschis).

  3. Extindeţi cârligul complet prin acţionarea supapei de control selectiv.

  4. Coborâţi tiranţii inferiori/cârligul la înălţimea dorită.

  5. Ridicaţi tiranţii inferiori pentru a cupla cârligul în ochiul de remorcare al remorcii, apoi continuaţi să ridicaţi cârligul complet.

  6. Retrageţi cârligul complet cu ajutorul supapei de control până când este complet blocat (maneta A revine în poziţia de pornire).

  7. Coborâţi tiranţii inferiori.

  8. Verificaţi dacă cârligul este blocat corect. Nu va fi coborât când tiranţii inferiori sunt coborâţi şi nu va fi prelungit când supapa de control selectiv este acţionată.

IMPORTANT: Dacă maneta de eliberare este dificil de acţionat sau cârligul nu este controlat automat (pasul 2 sau pasul 6 de mai sus), solicitaţi reprezentantului John Deere verificarea setării tijelor de ridicare sau a cârligului de susţinere.



ATENŢIE:

LX1015616
LX1015616-UN-11DEC96

Înainte de a vă deplasa, asiguraţi-vă că cârligul este complet ridicat şi blocat atât pe orizontală cât şi pe verticală.

Cu cârligul coborât, NICIODATĂ nu vă băgaţi mâinile în deschiderea de preluare (vezi săgeata). Pericol de vătămare corporală!

NOTĂ: Componentele cârligului de susţinere care sunt supuse la uzură trebuie să fie verificate la fiecare 250 de ore (consultaţi Servisare / La fiecare 250 de ore). Înlocuiţi dacă este necesar.

Încărcările statice verticale şi sarcinile remorcabile maxime admise sunt menţionate în secţiunea Specificaţii.

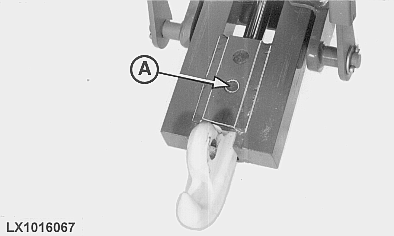

LX1016067
LX1016067-UN-08APR97

Cârligul poate fi înlocuit cu o bară de tracţiune fără a utiliza scule. Pentru aceasta scoateţi în sus bolţul (A).

Piesele care nu sunt necesare pot fi depozitate într-un suport de pe cadrul lateral.
