Scaunul ergonomic pneumatic

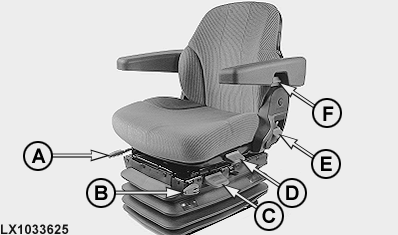

LX1033625-UN-19APR04

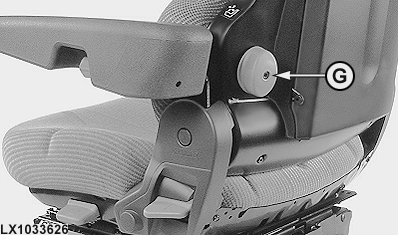

LX1033626-UN-19APR04

A - Reglare orizontală

B - Manetă pentru suspensia orizontală

C - Reglarea înălţimii

D - Manetă pentru mişcarea axului

E - Înclinarea spătarului

F - Reglarea înclinării cotierelor

G - Reglarea suportului lombar

1. Reglarea greutăţii

   Trebuie să fie greutate pe scaun pentru ca acesta să fie reglat corespunzător greutăţii operatorului. Porniţi motorul, permiteţi scaunului să se aşeze, apoi trageţi levierul (C) în sus scurt. Scaunul se reglează automat în funcţie de greutatea operatorului.

2. Reglarea înălţimii

   După ce reglajul greutăţii a fost realizat, scaunul poate fi reglat la orice înălţime. Pentru a regla înălţimea, trageţi în sus levierul (C) cât de mult merge sau apăsaţi-l în jos. Dacă limita superioară sau cea inferioară este atinsă în timpul reglării înălţimii, reglarea automată se realizează pentru a asigura o cursă minimă în sus sau în jos (suspensia).

3. Reglarea arcului înainte/înapoi

   • Levierul (B) spre înainte — fără suspensie orizontală
   • Levierul (B) spre înapoi — suspensia orizontală



Reglarea axului pentru rotire

IMPORTANT: Opriţi motorul înainte de rotirea scaunului. Atingerea accidentală a comenzilor poate duce la operarea tractorului sau a utilajului.

Axul scaunului este acţionat cu ajutorul levierului (D) după cum urmează:

Ridicarea manetei în sus permite rotirea scaunului cu 15° spre stânga sau spre dreapta. Scaunul spoate fi blocat la intervale de 7.5°.

Reglaţi cotierele

Pentru a coborî mânerul scaunului cu 30°, apăsaţi dispozitivul de reglaj al mânerului (F) în mâner.
