Supapele de control selectiv

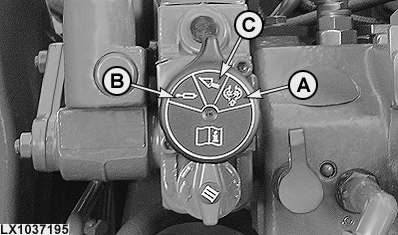

LX1037195-UN-17MAY06

A - Funcţia de blocare 1

B - Funcţia de blocare 2

C - Fără funcţie de blocare

Tractorul poate fi echipat cu patru tipuri diferite de supape de control selectiv: Seria 100, seria 200, seria 300 sau seria 350.

Supapele cu control din seria 100 oferă funcţiile de Ridicare şi Coborâre plus o Poziţie flotantă.

Pe lângă aceste funcţii, supapele de control din seria 200 oferă o funcţie de blocare (A) care menţine maneta de control în poziţia Ridicare sau Coborâre până când este mişcată manual.

Supapele de control din seriile 300 şi 350 au de asemenea o funcţie suplimentară de blocare (B), care menţine maneta de control în poziţia Ridicare sau Coborâre până când presiunea din circuitul de ulei atinge o valoare predeterminată (de ex. când cilindrul comenzii la distanţă a atins poziţia sa de capăt).

Nici o funcţie de blocare nu este activată în poziţia (C). Maneta de control revine în poziţia neutră imediat ce este eliberată.

Dacă un utilaj (de ex. un cilindru hidraulic) este cuplat, legătura de presiune (de ex. cilindru de extindere) trebuie conectată la cuplajul inferior. Cu supapele de control selectiv din seriile 200 şi 300, o supapă previne pierderea bruscă de presiune prin scurgeri (de ex. cilindrul de revenire) când motorul este oprit. Supapele de control selectiv Seria 100 NU sunt echipate cu o asemenea supapă. La supapele de control selectiv din seria 350, probabilitatea de apariţie a scurgerilor este diminuată mai mult.
