Prize electrice (dacă există)

LX1036245-UN-03JUN05

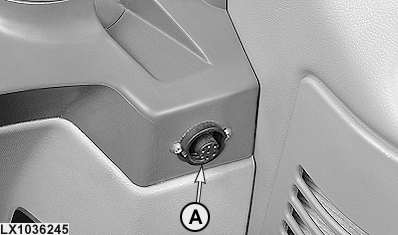

Conectorul de semnal din consola laterală

LX1036246-UN-03JUN05

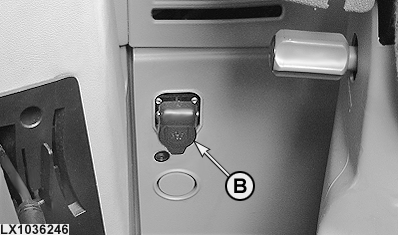

Priza cu 3 terminale, banda de conectare

A - Priză de semnal

B - Priza de alimentare cu energie cu 3 terminale

Priză de semnal

Terminal	Culoarea conductorului	Descriere
1	Roşu	Viteza determinată de radar
2	Maro	Viteza roţii
3	Portocaliu	Turaţia prizei de putere
4	—	—
5	—	—
6	Albastru	Sursă de tensiune
7	Negru	Masă

Priza de semnal cu 7 terminale (A) este protejată de o siguranţă de 30 de amperi.

Priza de alimentare cu energie cu 3 terminale

Terminalul 15/30 al prizei cu 3 terminale (B) este protejat de o siguranţă de 30 amperi, şi terminalul 82 de o siguranţă de 10 amperi. Terminalul 31 este masa.

Rotiţi cheia de contact spre dreapta pentru a alimenta cu energie terminalul 82. Terminalul 15/30 este alimentat cu energie şi când aprinderea este deconectată.

IMPORTANT: Echipamentul electric care necesită intrări de curent mare poate fi operat, utilizarea prizelor de alimentare multiple este permisă, dar circuitul de alimentare nu trebuie să fie niciodată supraîncărcat. Nu uitaţi, sarcina totală include suma tuturor consumatorilor de curent conectaţi la circuitul de bord în orice moment. Aceasta se aplică şi dacă consumatorii sunt conectaţi la circuitul de bord prin prize diferite.

Rutarea cablurilor

LX1026097-UN-09MAR01

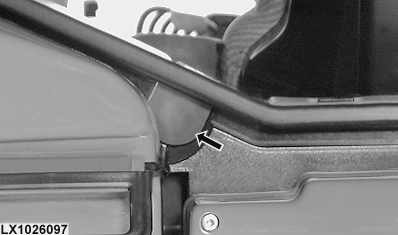

Geamul din spate al cabinei este prevăzut cu două deschideri, permiţând trecerea cablurilor. Deschideţi geamul şi scoateţi dopurile de cauciuc. Faceţi incizii în dopurile de cauciuc astfel încât să poată trece cablurile prin ele. Conectaţi conectorii, introduceţi dopurile de cauciuc şi închideţi geamul.
