Cum se calculează sarcina maximă permisă la cârligul remorcii

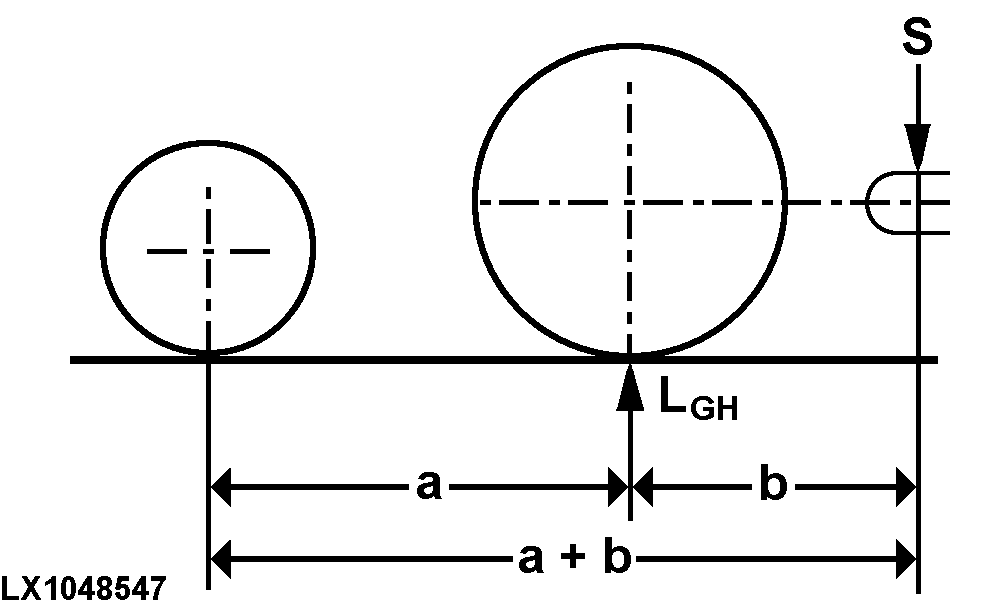

LX1048547-UN-20JUL09

Calculul sarcinii maxime permise la cârligul remorcii în relaţie cu indicele de încărcare (LI)

• Indicele de încărcare poate fi citit pe partea laterală a pneului. Dacă indicele nu este cunoscut, consultaţi capacitatea de încărcare a pneului specificată de către fabricantul pneului.
• Indicele de încărcare este specificat în funcţie de un indice de viteză (SI)
• Ca regulă, capacitatea de încărcare a pneului în kg poate fi derivată direct din LI; vedeţi tabelul următor:

LI	kg	LI	kg	LI	kg	LI	kg
90..............	600	111..............	1090	132..............	2000	153..............	3650
91..............	615	112..............	1120	133..............	2060	154..............	3750
92..............	630	113..............	1150	134..............	2120	155..............	3875
93..............	650	114..............	1180	135..............	2180	156..............	4000
94..............	670	115..............	1215	136..............	2240	157..............	4125
95..............	690	116..............	1250	137..............	2300	158..............	4250
96..............	710	117..............	1285	138..............	2360	159..............	4375
97..............	730	118..............	1320	139..............	2430	160..............	4500
98..............	750	119..............	1360	140..............	2500	161..............	4625
99..............	775	120..............	1400	141..............	2575	162..............	4750
100..............	800	121..............	1450	142..............	2650	163..............	4875
101..............	825	122..............	1500	143..............	2725	164..............	5000
102..............	850	123..............	1550	144..............	2800	165..............	5150
103..............	875	124..............	1600	145..............	2900	166..............	5300
104..............	900	125..............	1650	146..............	3000	167..............	5450
105..............	925	126..............	1700	147..............	3075	168..............	5600
106..............	950	127..............	1750	148..............	3150	169..............	5800
107..............	975	128..............	1800	149..............	3250	170..............	6000
108..............	1000	129..............	1850	150..............	3350	171..............	6150
109..............	1030	130..............	1900	151..............	3450	172..............	6300
110..............	1060	131..............	1950	152..............	3550	173..............	6500

Ca o regulă generală, SI A8 presupune o viteză maximă de 40 km/h (25 mph), în timp ce SI B presupune o viteză maximă de 50 km/h (31 mph). Dacă SI este diferit, se aplică instrucţiunile fabricantului.

Calculaţi sarcina maximă la cârligul remorcii în felul următor:

S =	(Hmax - LGH) * a a + b	, unde
Hmax. =	valoarea cea mai mică dintre 2*capacitatea de încărcare a unui pneu de pe puntea din spate şi sarcina maximă permisă pe punte în kg
LGH =	masa în kg care acţionează asupra solului prin intermediul roţilor din spate (se determină prin cântărire)
a =	ampatamentul (distanţa pe orizontală dintre puntea frontală şi cea posterioară)
b =	consola din spate (distanţa pe orizontală dintre axa punţii posterioare şi centrul punctului de agăţare)

Exemplu de calcul al sarcinii maxime la cârligul remorcii:

Se dau:	Masa goală pe puntea din spate LGH = 1800 kg
	Ampatamentul a = 2100 mm
	Consola b = 600 mm
	Marcajul pneului = 130A8
	Viteza maximă permisă a tractorului = 40 km/h (25 mph)
	Încărcarea admisă pe puntea posterioară = 3500 kg
	Hmax. = 3500 kg (1900 kg * 2 = 3800 kg, sarcina pe puntea posterioară = 3500 kg)
S =	(3500 kg - 1800 kg) * 2100 mm 2100 mm + 600 mm	= 1322 kg

ATENŢIE: Cel puţin 20% din masa totală a vehiculului neîncărcat trebuie să cadă pe puntea frontală.

Sarcina la cârligul remorcii nu trebuie să depăşească limita de remorcare a cârligului specificată de către fabricant.
