Luminile indicatoare şi afişajele

Lumini indicatoare

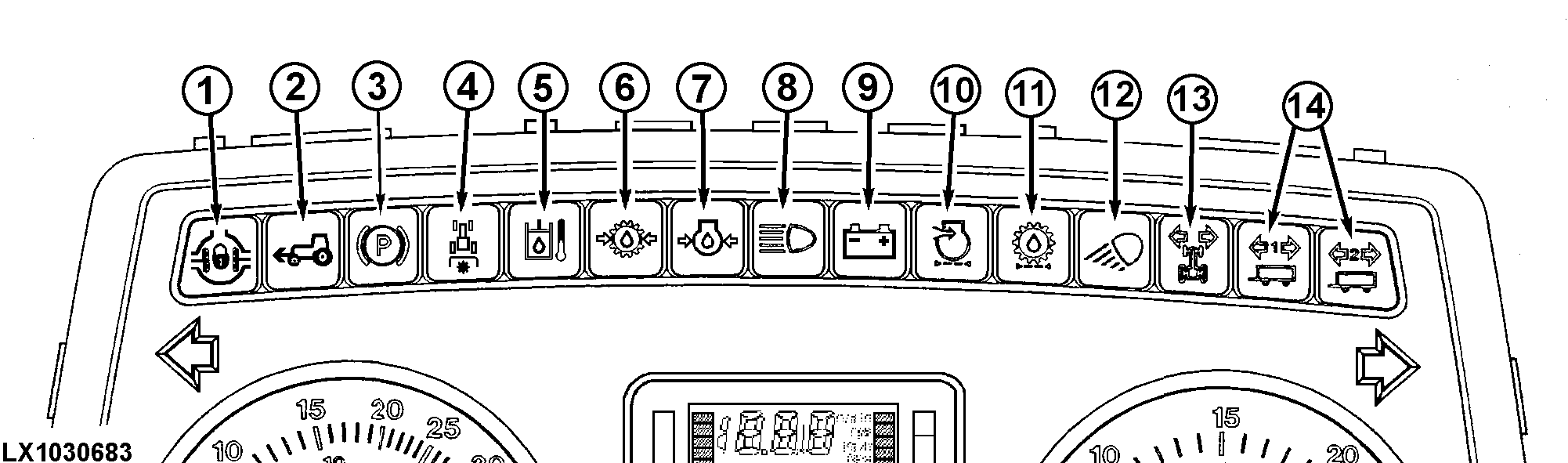

LX1030683-UN-16JAN03

1-Lumina este aprinsă cu blocarea diferenţialului cuplată.

2-Lumina este aprinsă cu transmisia frontală cuplată.

3-Lumina indicatoare a zăvorului de parcare este aprinsă cu zăvorul de parcare cuplat şi motorul pornit.

4-Lumina este aprinsă cu priza de putere din spate cuplată. În funcţie de modul de echipare a tractorului, se poate auzi şi un semnal acustic.

5-Această lumină de avertizare se aprinde când temperatura uleiului de transmisie/hidraulic este prea mare.

6-Această lumină de avertizare se aprinde când presiunea uleiului de transmisie/hidraulic este prea mică. Contactaţi reprezentantul John Deere.

7-Dacă lumina de avertizare pentru presiunea uleiului de motor se aprinde cu motorul pornit, opriţi motorul şi verificaţi nivelul uleiului de motor.

8-Lumina indicatoare a fazei lungi este aprinsă cu faza lungă a farurilor aprinsă.

9-Dacă lumina indicatoare a alternatorului se aprinde cu motorul pornit, indică o problemă la alternator. Verificaţi cablajul alternatorului. Dacă este necesar, solicitaţi verificarea alternatorului de către reprezentantul John Deere local.

10-Dacă lumina indicatoare a epuratorului de aer se aprinde cu motorul pornit, elementul epuratorului de aer trebuie curăţat sau înlocuit.

11-Această lumină se aprinde când filtrul de ulei de transmisie/hidraulic este murdar sau temperatura uleiului este prea mică.

12-Lumina este aprinsă dacă luminile de lucru sunt aprinse.

13-Lumina indicatoare a semnalizării virajului se aprinde intermitent când luminile de semnalizare a virajului şi de avertizare sunt aprinse.

14-Luminile indicatoare a semnalizării virajului de pe remorcă se aprind intermitent când luminile de semnalizare a virajului şi luminile de avertizare sunt aprinse.

Testarea luminilor: Când motorul este pornit, luminile 5, 6, 7, 10 şi 11 se aprind pentru aprox. 1 secundă. Dacă nu, cauza poate fi o siguranţă defectă sau un bec defect. Înlocuiţi piesa.

Odată ce motorul este pornit luminile indicatoare trebuie să se stingă.

Lumină indicatoare auxiliară

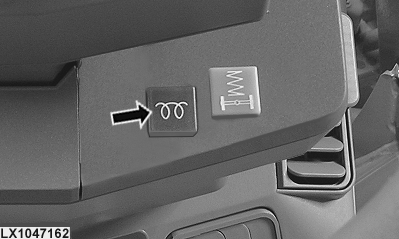

LX1047162-UN-04DEC08

Această lumină este aprinsă când cheia de contact este mutată în prima poziţie spre dreapta. Nu porniţi motorul înainte ca lumina să fie stinsă.

Această lumină se aprinde intermitent când sunt probleme cu sistemul de alimentare cu combustibil şi cu motorul.

NOTĂ: La tractoarele echipate cu senzor de apă în combustibil această lumină se aprinde intermitent când este apă în filtrul de combustibil.

Lumina indicatoare a punţii frontale cu TLS

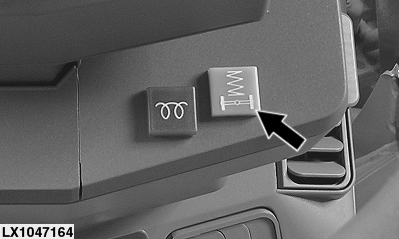

LX1047164-UN-26NOV08

Această lumină este aprinsă când este o problemă cu controlul de nivel al punţii frontale. Conduceţi cu atenţie sporită!

Lumina indicatoare a prizei de putere frontale

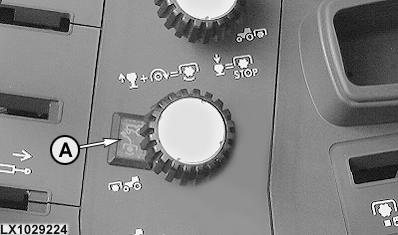

LX1029224-UN-29APR03

Lumina (A) este aprinsă cu priza de putere frontală cuplată.

Display digital

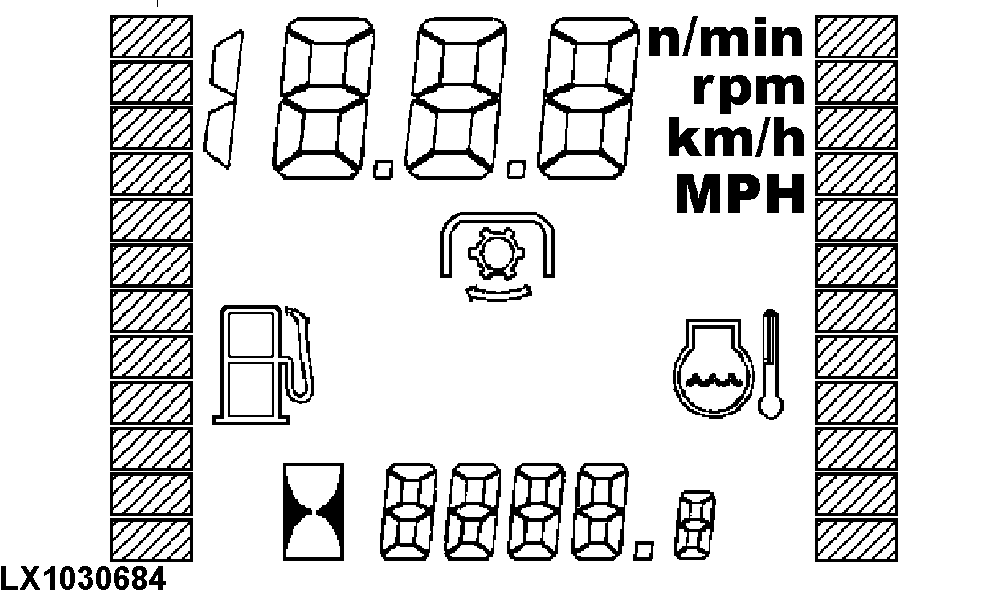

LX1030684-UN-06MAY08

Pe displayul digital sunt afişate viteza de deplasare, turaţia prizei de putere din spate, orele de operare, temperatura lichidului de răcire şi nivelul combustibilului.

Afişarea vitezei de deplasare

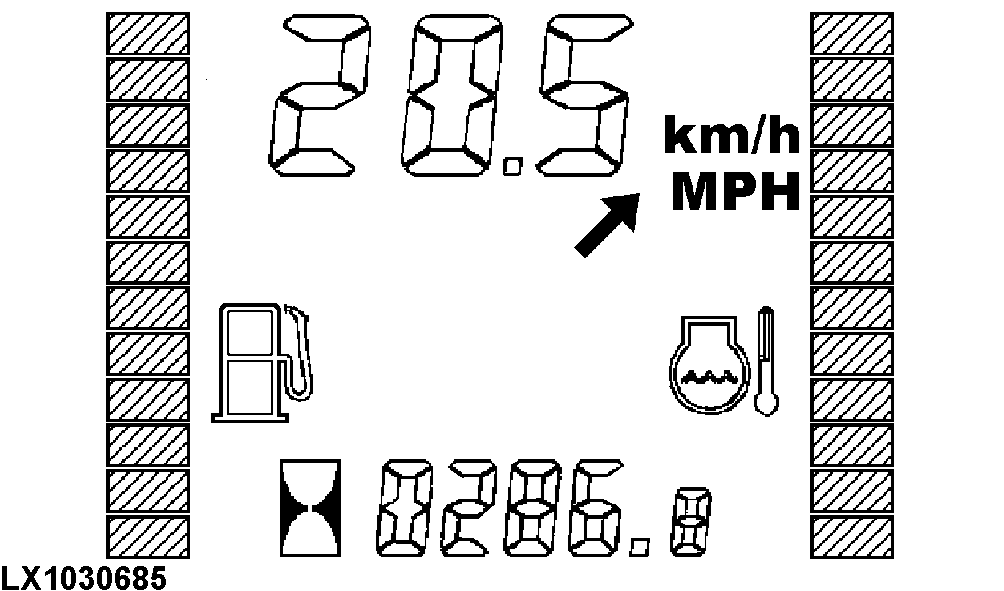

LX1030685-UN-06MAY08

Cu priza de putere din spate decuplată, este afişată viteza de deplasare şi unitatea de măsură km/h sau MPH.

Afişarea turaţiei prizei de putere

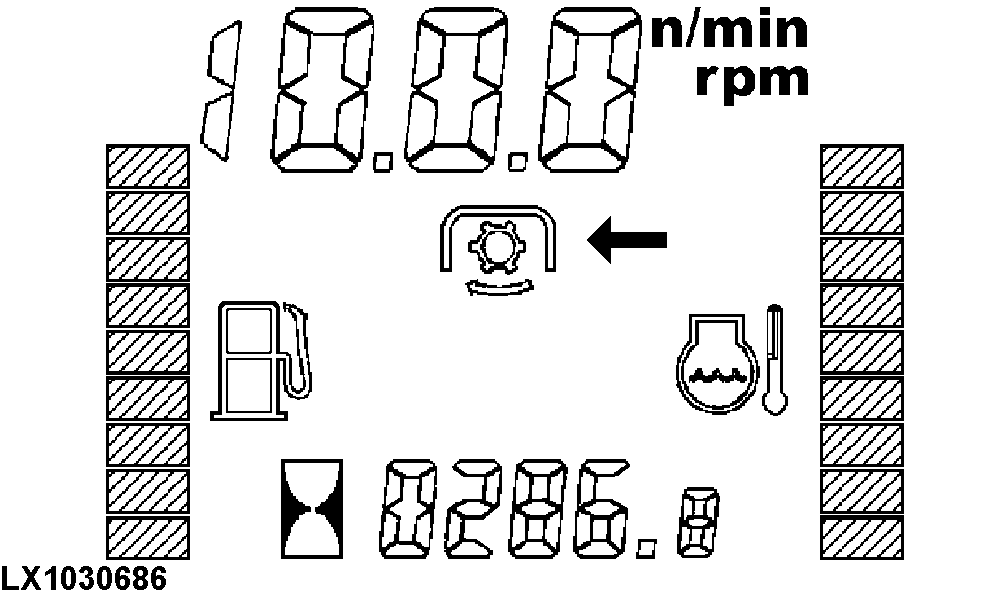

LX1030686-UN-06MAY08

Cu priza de putere din spate cuplată, este afişat simbolul prizei de putere. Este afişată turaţia prizei de putere din spate dacă tractorul este echipat cu un senzor de turaţie a prizei de putere.

Afişarea orelor de operare

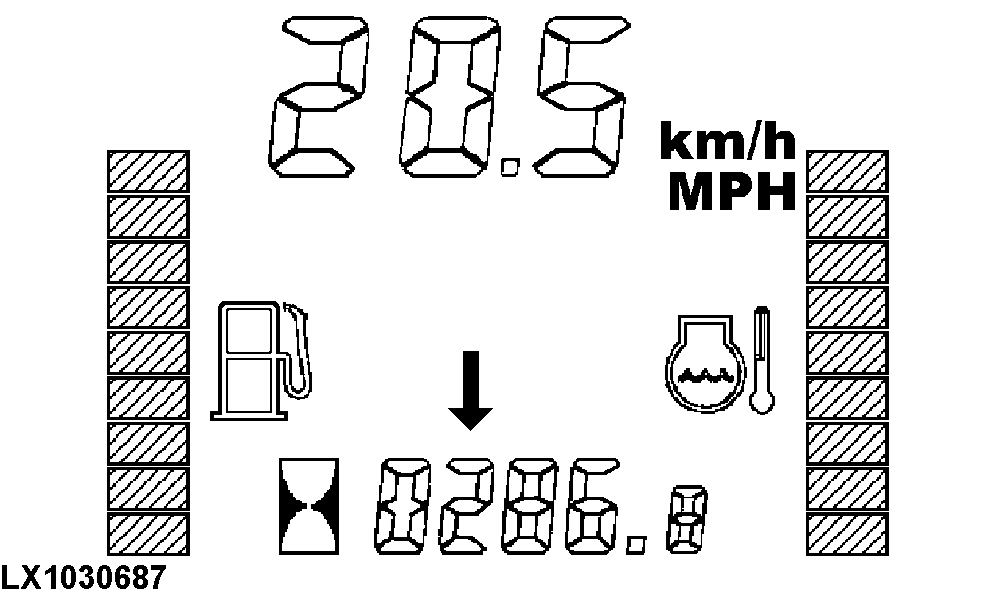

LX1030687-UN-06MAY08

Când aprinderea este conectată, displayul arată numărul de ore de operare ale motorului.

Afişarea temperaturii lichidului de răcire

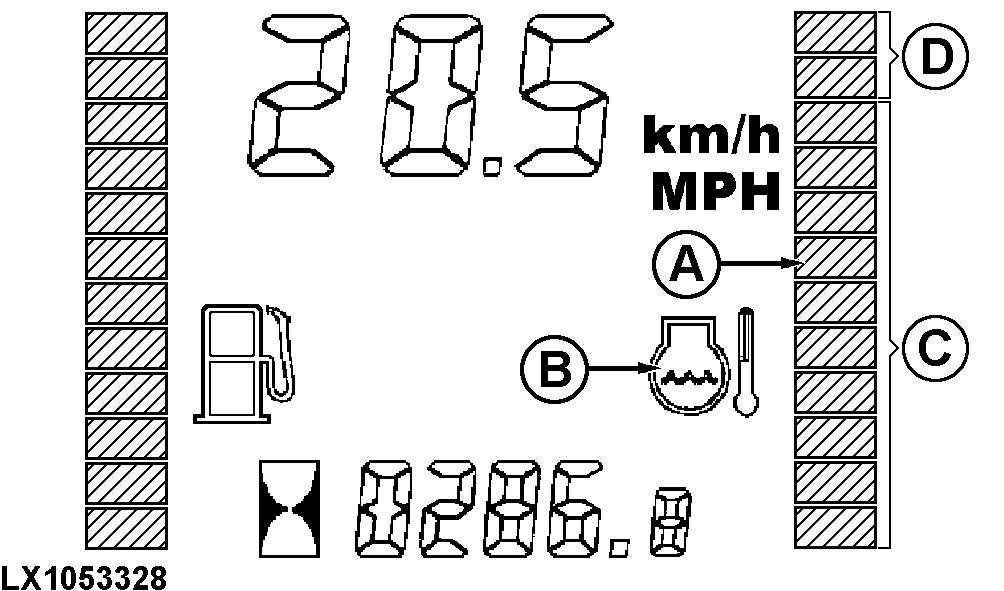

LX1053328-UN-18NOV11

A - Indicatorul de temperatură

B - Simbol

C - 10 bare negre, temperatura între 40 - 110° C (104 - 230° F)

D - 2 bare roşii, temperatura între 110 - 120° C (230 - 248° F)

Temperatura este reprezentată de maxim 12 bare (A):

1 - 10 bare = temperatură normală.

11 bare (intermitente) = temperatura lichidului de răcire este mare. Reduceţi sarcina motorului sau selectaţi o treaptă inferioară.

12 bare (intermitente) = temperatura lichidului de răcire este foarte mare. Opriţi motorul şi remediaţi cauza supraîncălzirii (nivel scăzut al lichidului de răcire, radiator sau filtre murdare).

Dacă nu este afişată nicio bară şi simbolul (B) se aprinde intermitent, senzorul de temperatură este defect.

Afişarea nivelului de combustibil

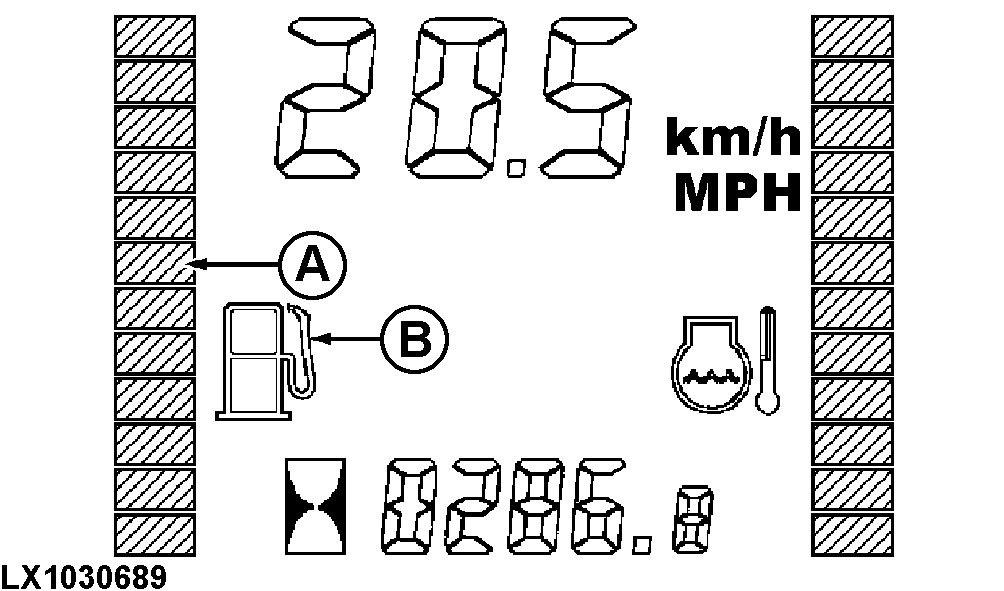

LX1030689-UN-06MAY08

Nivelul de combustibil este reprezentat prin maxim 12 bare (A):

12 - 3 bare = combustibilul este suficient.

2 bare = zonă de rezervă.

1 bară (intermitentă) = mai puţin de 8% combustibil în rezervor.

Dacă nu este afişată nicio bară şi simbolul (B) se aprinde intermitent, senzorul de nivel al combustibilului este defect.
