Maneta multifuncţională mecanică cu amortizarea încărcătorului frontal

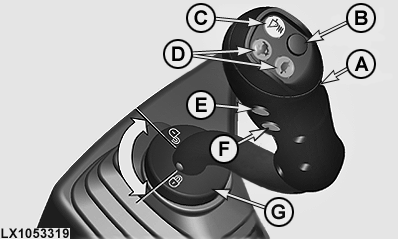

LX1053319-UN-10OCT11

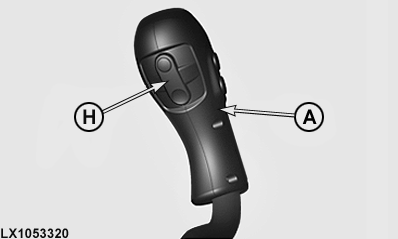

LX1053320-UN-10OCT11

LX1054600-UN-10OCT11

A - Maneta multifuncţională

B - Buton Memo™ (nu şi pentru America de Nord)

C - Buton pentru activarea amortizării încărcătorului frontal

D - Comutatoarele pentru schimbarea treptei de viteză

E - Buton, supapa derivatoare 1 la utilajul frontal (nu şi pentru America de Nord)

F - Buton, supapa derivatoare 2 la utilajul frontal (nu şi pentru America de Nord)

G - Inel de blocare (blocarea la transport)

H - Comutator balansier pentru ridicare/coborâre

Funcţiile de bază:

• Maneta în spate = ridică încărcătorul frontal
• Maneta înainte până se simte rezistenţă = coboară încărcătorul frontal
• Maneta înainte după ce se simte rezistenţă (detentă) = încărcătorul frontal în poziţie flotantă
• Maneta spre stânga = cupa se înclină în sus
• Maneta spre dreapta = cupa se înclină în jos

Funcţii avansate şi programare:

Maneta multifuncţională (A) permite operarea a două supape de control (M-ICV) în acelaşi timp. A treia supapă de control este acţionată prin comutatorul balansier (H), permiţând controlul unei funcţii suplimentare.

Dacă este apăsat butonul Memo™ (B) în timpul ridicării sau coborârii, încărcătorul frontal se va mişca numai până la poziţia presetată.

Prin apăsararea butoanelor (E) şi (F) se acţionează supapele derivatoare ale utilajului, permiţând controlul funcţiilor suplimentare.

NOTĂ: Pentru mai multe informaţii, consultaţi manualul de operare al utilajului. Amortizarea încărcătorului frontal trebuie să fie activată înainte de a putea fi utilizat.

Amortizarea încărcătorului frontal este comutată on şi off de la butonul (C). Când amortizarea încărcătorului frontal este conectată, LED-ul din butonul (C) se aprinde.

Comutatoarele pentru treapta de viteză (D) permit schimbarea angrenajului din transmisie.

ATENŢIE: Când încărcătorul frontal nu este în uz, maneta multifuncţională trebuie să fie blocată. Pentru aceasta, rotiţi inelul de blocare (G) şi verificaţi că maneta multifuncţională nu poate fi mişcată. Dacă nu se face aceasta, încărcătorul frontal poate fi acţionat din neatenţie în timp ce tractorul este în mişcare, ceea ce poate duce la accidente grave.

Activaţi şi dezactivaţi amortizarea încărcătorului frontal

1. Ţineţi butonul (C) şi apoi conectaţi aprinderea.
2. Ţineţi butonul (C) timp de cel puţin încă 5 secunde până când LED-ul din buton începe să se aprindă intermitent.
3. Eliberaţi butonul şi apăsaţi-l din nou în 5 secunde pentru a avea acces la modul de programare.
4. Programarea curentă a amortizării încărcătorului frontal este prezentată astfel:

   LED-ul stins tot timpul ==> amortizarea încărcătorului frontal dezactivată

   LED-ul aprins tot timpul ==> amortizarea încărcătorului frontal activată

5. Apăsaţi butonul (C) pentru a activa sau dezactiva amortizarea încărcătorului frontal.
6. Pentru a părăsi modul de programare şi a salva setarea, apăsaţi orice buton de pe maneta multifuncţională sau deconectaţi aprinderea.
