Articulaţia de la arborele de antrenare

LX1049900-UN-22FEB11

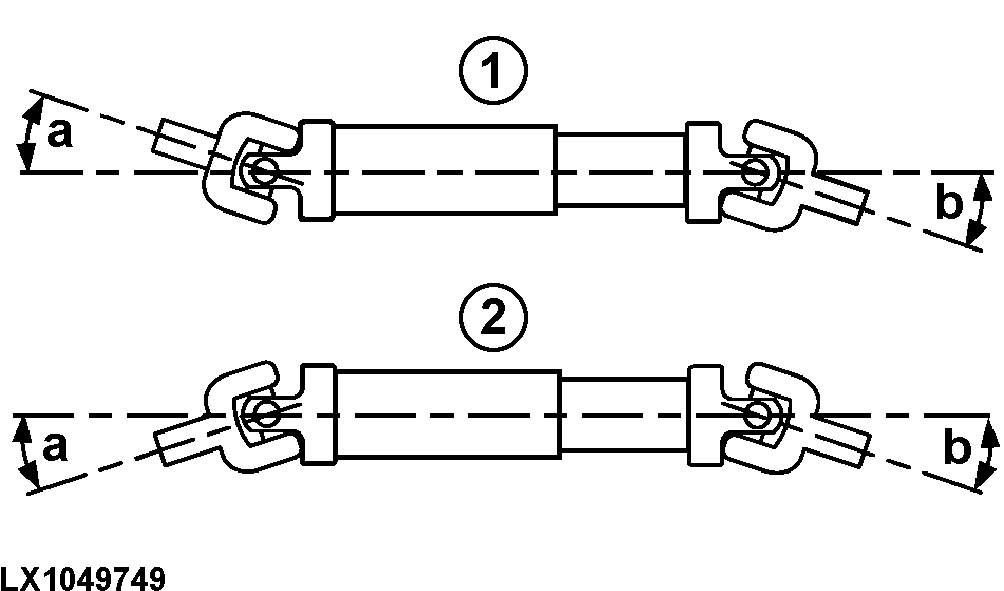

Aliniaţi furcile corect

1 - Suprafaţă în formă de Z

2 - Suprafaţă în formă de W

Pe cât posibil, unghiurile (a) şi (b) ale cuplajelor universale trebuie să fie aceleaşi în ambele capete ale arborelui cardanic.

În aplicaţiile în care nu este acest caz (de ex. viraje strânse cu priza de putere cuplată), se recomandă folosirea unui arbore cardanic cu viteză constantă.

NOTĂ: Cele două desene schematice nu arată nici o apărătoare pe arborele cardanic. O apărătoare este obligatorie când se folosesc arbori cardanici.

IMPORTANT: Numai condiţiile de operare descrise în Manualele de operare ale diferitelor utilaje sunt permise. Acestea se aplică în special la unghiul maxim admis al articulaţiei, la utilizarea ambreiajelor cu roată liberă şi a cuplajelor de suprasarcină, şi la cota prescrisă de suprapunere când ţevile profilate sunt împinse una în alta.

IMPORTANT: Înainte de utilizarea utilajului antrenat prin priza de putere, luaţi măsuri pentru a vă asigura că arborele de antrenare este lubrifiat regulat. Respectaţi instrucţiunile din Manualul operatorului furnizate de către fabricant.

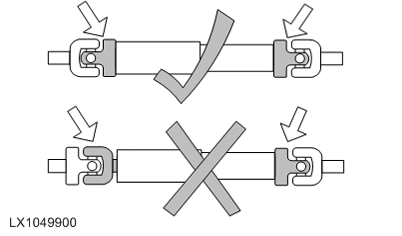

IMPORTANT: La arborii de antrenare telescopici, multi-component, furcile din fiecare capăt trebuie aliniate ca în figură. Furcile de la fiecare capăt NU trebuie să fie la 90° unul faţp de celplalt (vedeţi săgeţile în ilustraţia din dreapta).
