Reglarea convergenţei punţii frontale motoare

1.

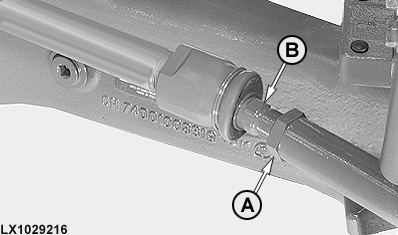

   LX1029216-UN-02APR03

   A - Piuliţa de fixare

   B - Tijă

   Asiguraţi-vă că roţile frontale sunt centrate.

---




2. Slăbiţi piuliţa de fixare (A).

3. NOTĂ: Roţile pot fi reglate cu convergenţă pozitivă sau negativă atât timp cât diferenţa dintre partea din faţă a roţilor şi partea din spate a roţilor este SUB valoarea din specificaţie.

   Rotiţi tija (B) pentru a obţine convergenţa pozitivă sau negativă dorită.

   Articolul	Dimensiunea măsurată	Specificaţie
   Convergenţa pozitivă sau negativă maximă	Joc	1,5 mm (0.06 in.)

4. Strângeţi piuliţa de fixare (A) la cuplul specificat.

   Articolul	Dimensiunea măsurată	Specificaţie
   Piuliţe de fixare la 6130 - 6430	Moment (cuplu)	220 - 240 N˙m 162 - 177 lb.-ft.
