Verificaţi uzura cârligului pentru remorcă comandat de la distanţă

ATENŢIE:

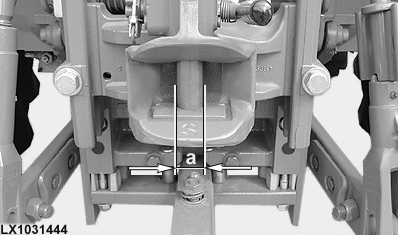

LX1031444
LX1031444-UN-23SEP03

Bolţ de cârlig drept

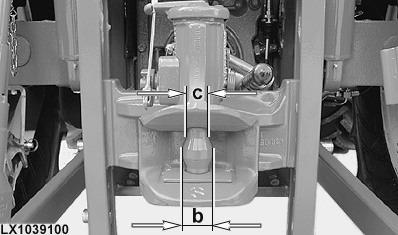

LX1039100
LX1039100-UN-11JUL06

Bolţ de cârlig de formă sferică

Piesele care au atins sau au depăşit limita de uzură trebuie să fie înlocuite cu piese noi.

Verificaţi diametrele bolţului cârligului (a, b şi c).

ArticolulDimensiunea măsuratăSpecificaţie
Bolţ de cârlig dreptLimita de uzură sau diametrul (a)min. 29 mm min. 1.14 in.
Bolţ de cârlig de formă sferică Limita de uzură sau diametrul (b)min. 36.5 mm min. 1.44 in.
Bolţ de cârlig de formă sferică Limita de uzură sau diametrul (c)min. 27 mm min. 1.06 in.

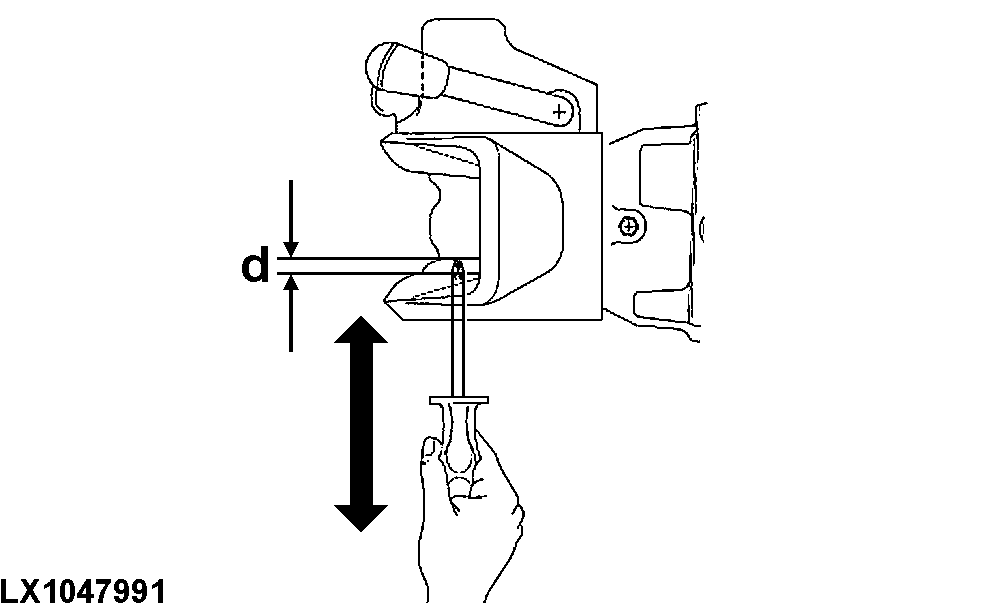

LX1047991
LX1047991-UN-23SEP09

Verificaţi jocul vertical (d) al bolţului cârligului.

ArticolulDimensiunea măsuratăSpecificaţie
Bolţul cârliguluiJocmax. 2.5 mm max. 0.1 in.

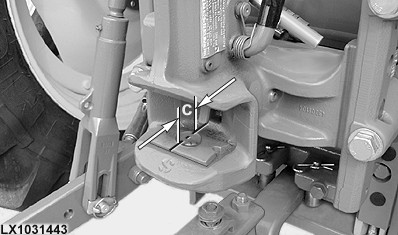

LX1031443
LX1031443-UN-23SEP03

Verificaţi diametrul (c) al găurii pentru bolţ.

ArticolulDimensiunea măsuratăSpecificaţie
Găurile pentru bolţ de jos (în direcţia de înaintare)Limita de uzură sau diametrulmax. 34.0 mm (oval) max. 1.33 in. (oval)

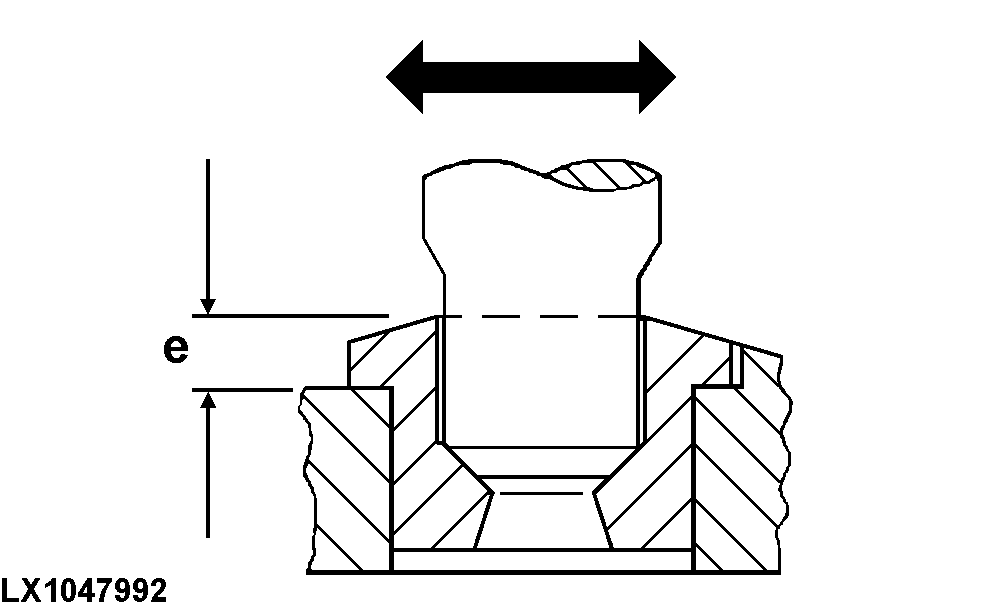

LX1047992
LX1047992-UN-23SEP09

Verificaţi grosimea (e) a plăcii de uzură.

ArticolulDimensiunea măsuratăSpecificaţie
Placa de uzurăGrosimemin. 6 mm min. 0.24 in.

Verificaţi jocul în ghidajul de bolţ de jos.

ArticolulDimensiunea măsuratăSpecificaţie
Bolţ în ghidajul pentru bolţ de jos Jocmax. 2.5 mm max. 0.1 in.

Verificaţi uzura bolţului cârligului sau a găurii.

ArticolulDimensiunea măsuratăSpecificaţie
Bolţul cârligului şi gauraUzurămax. 1.5 mm max. 0.06 in.

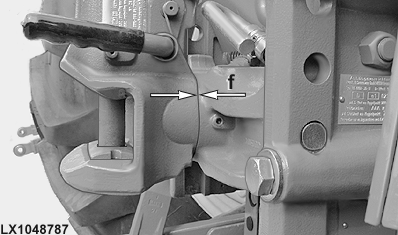

LX1048787
LX1048787-UN-09DEC09

Determinaţi jocul (f) dintre cârligul de remorcă şi receptor.

ArticolulDimensiunea măsuratăSpecificaţie
Cârligul pentru remorcă şi receptorul Jocmax. 3.0 mm max. 0.12 in.

OULXBER,0001964-58-20100830
