Verificaţi uzura cârligului de remorcă acţionat manual

ATENŢIE: Piesele care au atins sau au depăşit limita de uzură trebuie să fie înlocuite cu piese noi.

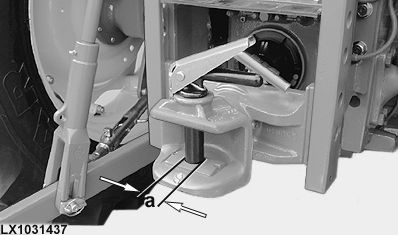

LX1031437
LX1031437-UN-24SEP03

Verificaţi diametrul (a) al bolţului cârligului.

ArticolulDimensiunea măsuratăSpecificaţie
Bolţul cârliguluiLimita de uzură sau diametrulmin. 29.0 mm min. 1.14 in.

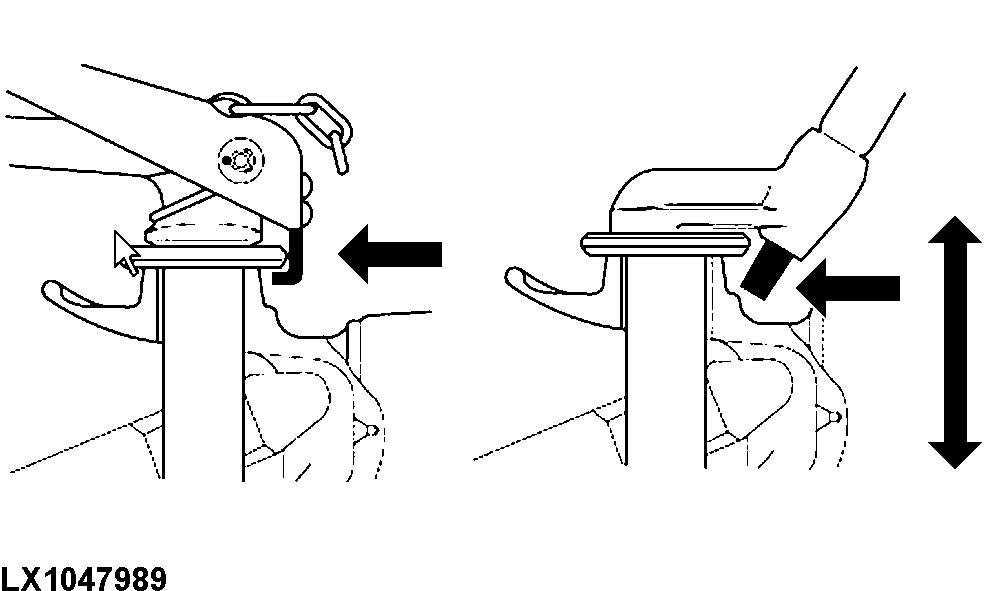

LX1047989
LX1047989-UN-23SEP09

Verificaţi jocul vertical admisibil al bolţului cârligului.

ArticolulDimensiunea măsuratăSpecificaţie
Bolţul cârliguluiJocmax. 6 mm max. 0.24 in.

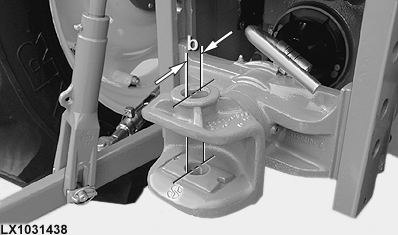

LX1031438
LX1031438-UN-24SEP03

Verificaţi diametrul (b) al găurii pentru bolţ.

ArticolulDimensiunea măsuratăSpecificaţie
Găurile pentru bolţ de sus şi de jos (măsurare în direcţia de înaintare)Limita de uzură sau diametrulmax. 35.0 mm (oval) max. 1.38 in. (oval)

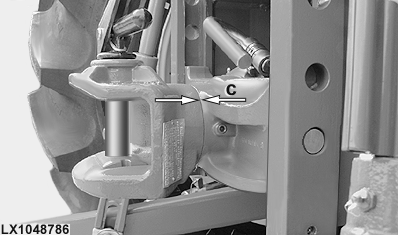

LX1048786
LX1048786-UN-09DEC09

Determinaţi jocul (c) dintre cârligul de remorcă şi receptor.

ArticolulDimensiunea măsuratăSpecificaţie
Cârligul pentru remorcă şi receptorul Jocmax. 3.0 mm max. 0.12 in.
