Reglaţi convergenţa (tractoare fără punte frontală motoare)

LX000774
LX000774-UN-05APR00

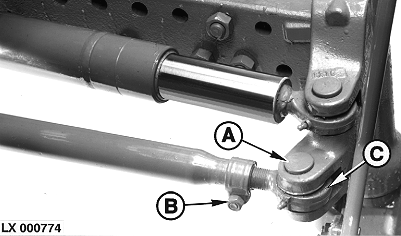

Scoateţi bolţul cu guler (A) şi îndepărtaţi bara de direcţie. Slăbiţi şurubul de strângere (B) şi reglaţi poziţia capătului bieletei de direcţie (C). Înşurubarea capătului bieletei de direcţie reduce convergenţa; deşurubarea capătului bieletei de direcţie măreşte convergenţa.

După încheierea reglajului, strângeţi şurubul (B) cu 45 până 55 N˙m (33 până la 40 lb.-ft.). Asiguraţi bieleta de direcţie la ansamblul format din articulaţie şi fuzetă.

IMPORTANT: Niplul de gresare trebuie să se afle în poziţia arătată în figură.

La tractoarele fără punte frontală motoare, convergenţa trebuie să fie între 3 şi 9 mm (0.12 - 0.35 in.).
