Ridicaţi tractorul pe cric - Punctele de ridicare

Ilustraţiile prezintă punctele de ridicare recomandate pentru ridicarea pe cric a tractorului. Folosiţi un cric stabil, cu forţă de ridicare suficientă. Consultaţi Specificaţii, Sarcini şi greutăţi, în Secţiunea 145.

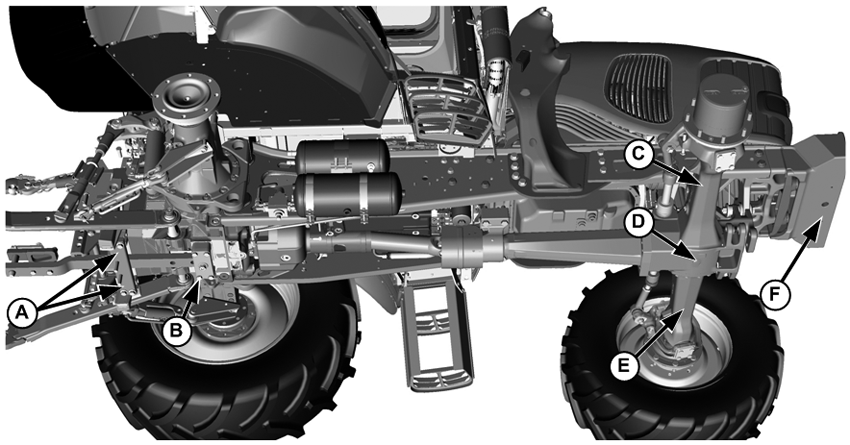

LX1049994-UN-03AUG11

A - Ridicarea spatelui tractorului, de ex. pentru a demonta roata din spate

B - Ridicarea spatelui tractorului, de ex. pentru a demonta roata din spate

C - Ridicarea capătului din dreapta al punţii, de ex. pentru a demonta roata din dreapta faţă

D - Ridicarea centrului punţii (utilizaţi pene de lemn pentru a preveni înclinarea punţii)

E - Ridicarea capătului din stânga al punţii, de ex. pentru a demonta roata din stânga faţă

F - Ridicarea părţii din faţă a tractorului, sub greutatea de bază

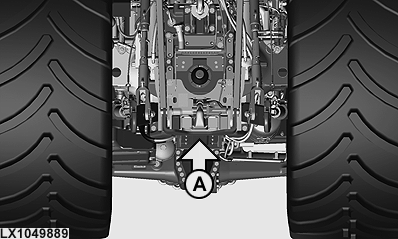

LX1049889-UN-11FEB11

Cu cârlig de susţinere hidraulic

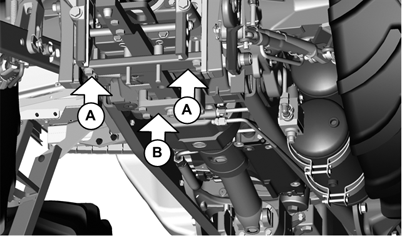

LX1049995-UN-03AUG11

Fără cârlig de susţinere hidraulic

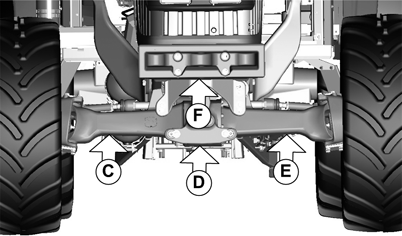

LX1049996-UN-03AUG11

C - Ridicarea capătului din dreapta al punţii, de ex. pentru a demonta roata din dreapta faţă

D - Ridicarea centrului punţii (utilizaţi pene de lemn pentru a preveni înclinarea punţii)

E - Ridicarea capătului din stânga al punţii, de ex. pentru a demonta roata din stânga faţă

F - Ridicarea părţii din faţă a tractorului, sub greutatea de bază

ATENŢIE:

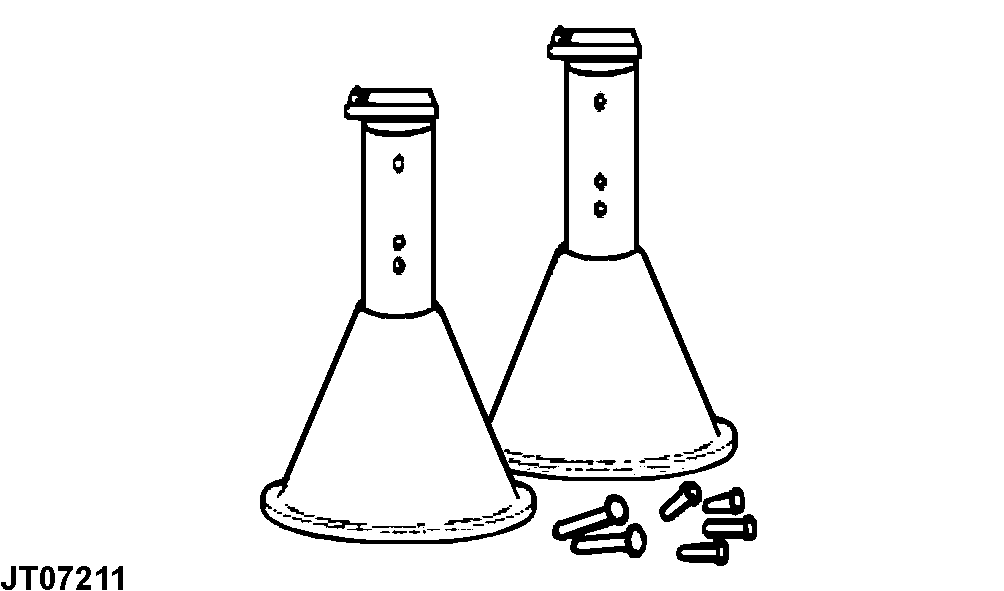

JT07211-UN-14DEC06

Picioare de sprijin JT02043 şi JT02044

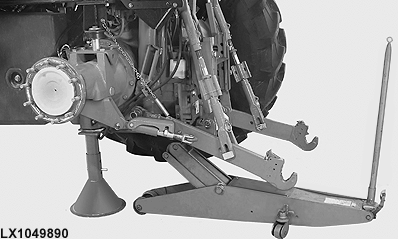

LX1049890-UN-11FEB11

Exemplu

JT02043 - Picior de sprijin, 482 - 736 mm (19 - 29 in.)

JT02044 - Picior de sprijin, 863 - 1117 mm (34 - 44 in.)

Ridicaţi pe cric tractorul numai pe teren tare şi orizontal.

Înainte de a efectua orice alte lucrări la tractor, asiguraţi-l mai întâi folosind picioare de sprijin potrivite. Sculele speciale John Deere prezentate pot fi utilizate în acest scop. Aceste picioare de sprijin sunt disponibile la reprezentantul John Deere.
