Instalarea încărcătorului frontal - Consolele încărcătorului frontal

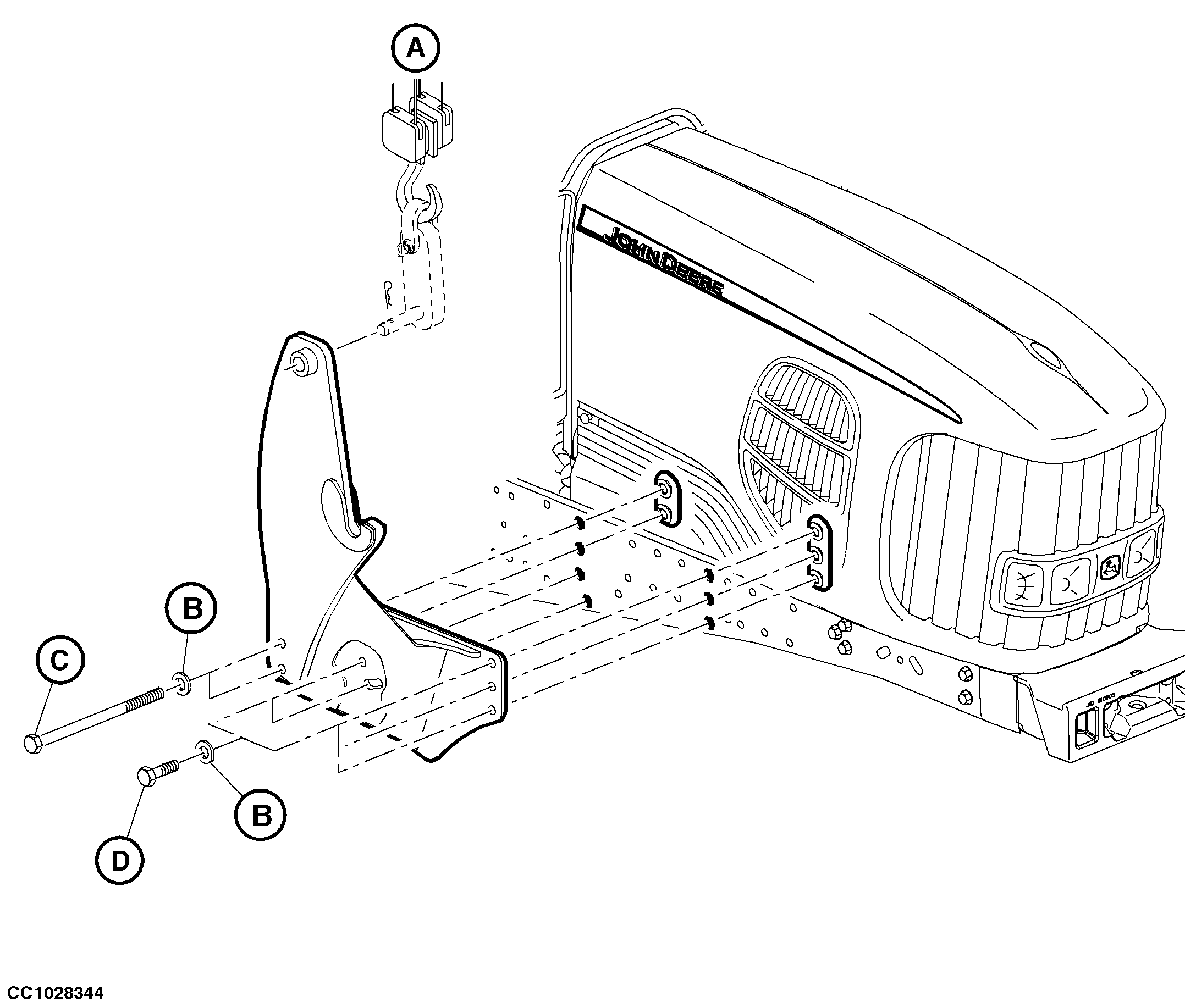

CC1028344-UN-10AUG06

Organe de asamblare pentru consolele încărcătorului frontal John Deere
Articol	Descriere	Deschiderea pentru cheie	Moment (cuplu)	Standard	Filet	Lungime	Identificare / grupa
A	Greutatea consolei încărcătorului frontal, 100 kg (220 lb)	-	-	-	-	-	-
B	Şaibe (7 buc.)	-	-	-	-	21.4 x 22 x 5 mm	-
C	Şuruburi cu cap (2 buc.)	30 mm	550 N•m (406 lb.-ft.)	ISO4014	M20 x 2.5	320 mm (12.6 in.)	10.9
D	Şuruburi cu cap (5 buc.)	30 mm	550 N•m (406 lb.-ft.)	ISO4017	M20 x 2.5	45 mm (1.77 in.)	10.9
	Piuliţe (7 buc.)	30 mm	-	ISO4161	M20 x 2.5	-	10

Folosind o maşină de ridicat potrivită, poziţionaţi consolele încărcătorului frontal pe cadrul principal al tractorului şi strângeţi şuruburile la cuplul specificat. Verificaţi cuplul regulat; consultaţi Secţiunea 85, Lubrifierea şi servisarea periodică.

Un încărcător frontal verificat şi omologat de John Deere este disponibil pentru achiziţie. Când instalaţi consolele pentru încărcător frontal John Deere, folosiţi numai organele de asamblare potrivite, ca în ilustraţia de deasupra. Respectaţi şi Manualul operatorului şi Instrucţiunile de instalare ale încărcătorului frontal.
