Tijele de ridicare

LX1035446-UN-14JAN05

LX1035442-UN-13JAN05

LX1035443-UN-13JAN05

LX1049744-UN-03MAY10

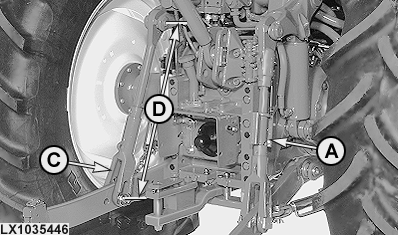

A - Mâner de reglare

B - Zăvor

C - Cap de furcă

D - Lungimea reglată

E - Opritoare (2 la fiecare tijă de ridicare)

Un joc mai mare la transport este obţinut prin scurtarea tijelor. Adâncime de lucru suplimentară se obţine prin lungirea tijelor.

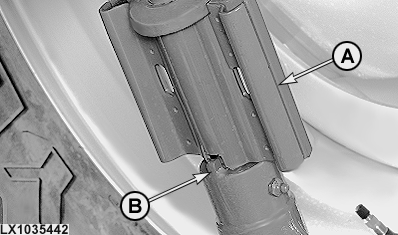

Pentru a echilibra lateral utilajul, folosiţi tija cu mâner (A) pentru a regla tija. Faceţi aceasta prin ridicarea mânerului (A) în afara poziţiei de blocare (B) şi setarea tijei de ridicare la lungimea dorită. După ce reglarea a fost încheiată zăvorâţi maneta (A) cu dispozitivul de blocare (B).

Pentru a regla tija de ridicare din stânga:

• Dacă este instalat un mâner de reglare, procedaţi în acelaşi mod ca pentru tija din dreapta.
• Dacă nu este instalat un mâner de reglare, decuplaţi tija de ridicare de la tirantul inferior şi înşurubaţi sau deşurubaţi capul furcii (C).

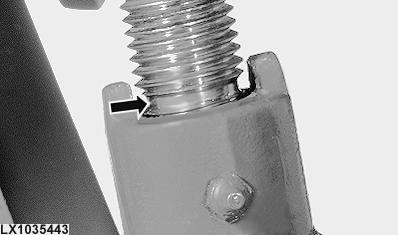

Lungimea (D) a tiranţilor trebuie menţinută între limitele stabilite. Un canal de pe filetul fiecărei tije de ridicare indică setarea maximă permisă. Filetele nu trebuie să fie deşurubate mai mult de la receptor.

• Lungimea minimă 705 mm (27.8 in.)
• Lungimea maximă 865 mm (34.1 in.)

NOTĂ: Dimensiunile tijelor de ridicare menţionate mai sus sunt cu tijele zăvorâte în tiranţii inferiori (fără joc pe verticală).

NOTĂ: O tijă de ridicare scurtă oferă o înălţime mică de ridicare şi o forţă de ridicare maximă.

O tijă de ridicare lungă oferă o înălţime mare de ridicare şi o forţă mai mică de ridicare.

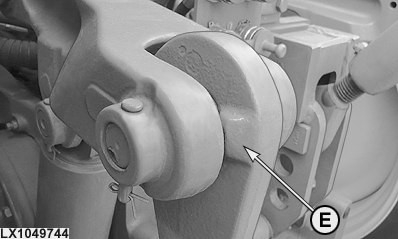

IMPORTANT: La cuplarea tijelor de ridicare în braţele de ridicare, asiguraţi-vă că opritoarele (E) sunt întotdeauna în spate ca în figură.
