Ventilatorul şi fantele de aer

LX1042592-UN-03JUL07

LX1042593-UN-03JUL07

LX007940-UN-15AUG94

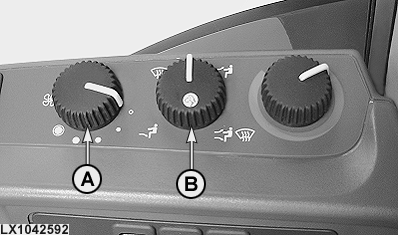

Cele patru viteze ale ventilatorului sunt controlate cu comutatorul (A). Direcţia generală a curentului de aer poate fi modificată cu ajutorul comutatorului (B).

Dezgheţarea sau dezaburirea parbrizului

Setaţi încălzirea pe poziţia de maxim. Setaţi comutatorul (B) la simbolul (D) şi rotiţi comutatorul (A) (ventilatorul) la poziţia 4.

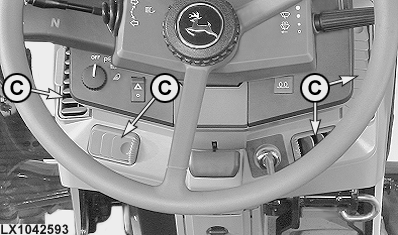

Dacă curentul de aer urmează să fie direcţionat spre operator, setaţi comutatorul (B) la simbolul (E). Porniţi ventilatorul de la comutatorul (A). Direcţia şi puterea curentului de aer pot fi în continuare ajustate prin fante (C).

Dacă curentul de aer urmează să fie direcţionat oriunde prin cabină, setaţi comutatorul (B) la simbolul (F). Porniţi ventilatorul de la comutatorul (A).

Dacă curentul de aer urmează să fie direcţionat spre picioare, setaţi comutatorul (B) la simbolul (G). Porniţi ventilatorul de la comutatorul (A).

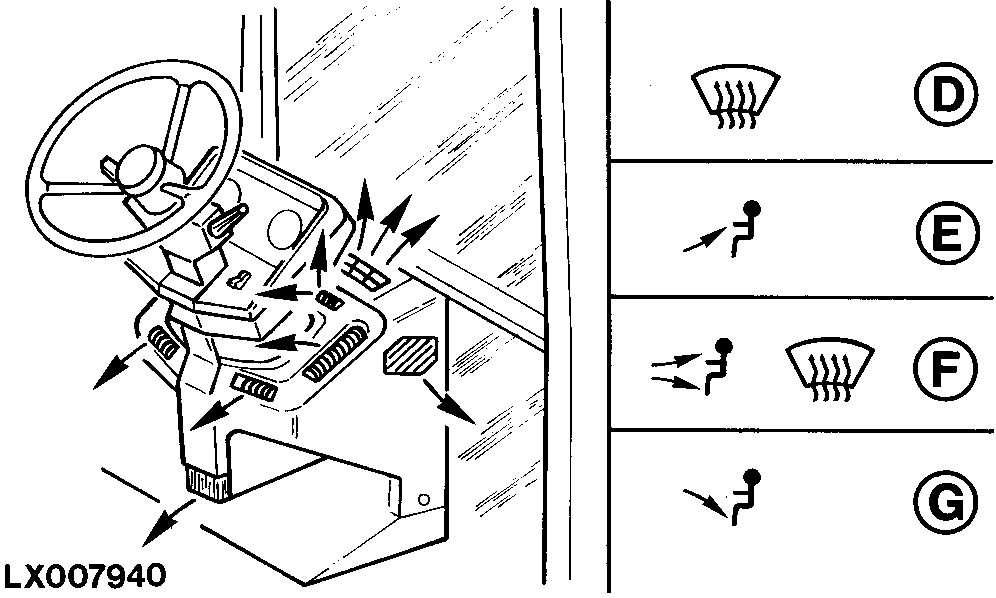

Direcţia curentului de aer

Poziţiile comutatorului (B):

• Simbolul (D) = curenţi de aer spre parbriz
• Simbolul (E) = curenţi de aer spre operator
• Simbolul (F) = curenţi de aer spre fereastră, operator şi picioare
• Simbolul (G) = curenţi de aer spre picioare
