Comanda cârligului

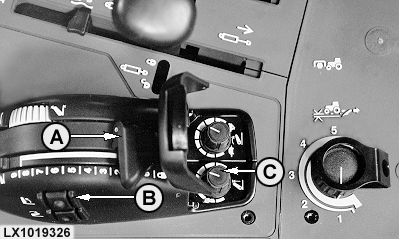

LX1019326-UN-07APR98

A - Maneta de comandă a cârligului

B - Comutatorul de ridicare/coborâre

C - Controlul limitei ridicării

Cârligul este comandat cu ajutorul manetei de comandă a cârligului (A) şi a comutatorului de ridicare/coborâre (B). Înălţimea de ridicare poate fi limitată cu ajutorul controlului limitei de ridicare (C).

Pentru a pregăti cârligul pentru operare, porniţi motorul şi apoi procedaţi într-unul din modurile următoare:

• aduceţi maneta de comandă (A) în poziţia corespunzătoare tiranţilor inferiori,
• mutaţi maneta de control (A) într-una din poziţiile de capăt, sau
• acţionaţi comutatorul de ridicare/coborâre (B).

Trageţi comanda (A) spre “0” pentru a ridica utilajul
Apăsaţi comanda (A) spre “9” pentru a coborî utilajul

Utilajul poate fi ridicat şi coborât independent de maneta de comandă (A) cu ajutorul comutatorului de ridicare/coborâre (B). Aceasta este de ajutor când întoarceţi la capătul câmpului, de exemplu. Dacă este apăsată partea de sus a comutatorului de ridicare/coborâre (B), utilajul este ridicat atât de sus cât este stabilit din controlul limitei de ridicare (C). Dacă este apăsată partea de jos a comutatorului de ridicare / coborâre (B), utilajul este coborât după cum este setat din maneta de comandă (A).

Pentru a obţine repede adâncimea de lucru în solul compact de la capătul câmpului (coborâre rapidă), menţineţi comutatorul de ridicare/coborâre (B) apăsat. Cât timp comutatorul de ridicare/coborâre (B) este apăsat, forţa de tracţiune reglată nu este activă (funcţia de supraîncărcare). Dacă comutatorul de ridicare/coborâre (B) este eliberat, utilajul revine la starea precedentă.

Această funcţie de “coborâre rapidă” va lucra numai dacă:

• utilajul a fost ridicat folosind comutatorul (B)
• utilajul este coborât continuu din poziţia ridicată folosind comutatorul (B)

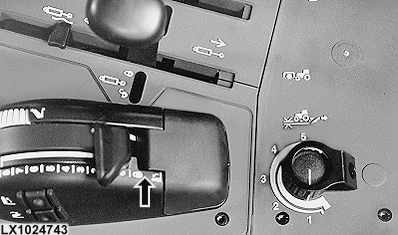

LX1024743-UN-20NOV00
