Instalarea greutăţii susţinute pe greutatea de bază

ATENŢIE: Asiguraţi-vă că nimeni nu se găseşte în zona periculoasă.

ATENŢIE: La tractorul care trebuie să primească greutatea susţinută, acţionaţi frâna de parcare sau cuplaţi zăvorul de parcare.

ATENŢIE: Selectaţi controlul adâncimii pentru cârigul tractorului de sprijin.

ATENŢIE: Asiguraţi-vă că cârligele tiranţilor inferiori sunt cuplate corespunzător.

IMPORTANT: Instalarea la capătul din faţă este admisă numai pentru tractoarele cu tracţiune frontală!

IMPORTANT: Respectaţi sarcinile admise pe punţi şi capacităţile de încărcare ale pneurilor şi jantelor. Citiţi Manualul Operatorului şi notele fabricantului.

IMPORTANT: Când montaţi, NU utilizaţi tirantul superior.

LX1042989-UN-11JUL07

Suspendaţi greutatea de susţinut de tiranţii inferiori ai oricărui tractor potrivit, şi deplasaţi înapoi tractorul spre partea din faţă a tractorului pe care trebuie prinsă greutatea.

NOTĂ: O dată ce greutatea a fost prinsă, nu mai este posibil să utilizaţi greutăţi suplimentare convenţionale în partea din faţă.

Coborâţi greutatea de susţinut pe greutatea de bază. Ţineţi seama cum se cuplează greutăţile.

NU decuplaţi greutatea de la tiranţii inferiori ai tractorului auxiliar în această etapă. Întâi introduceţi şi strângeţi şuruburile de fixare, şi respectaţi descrierea următoare.

ATENŢIE:

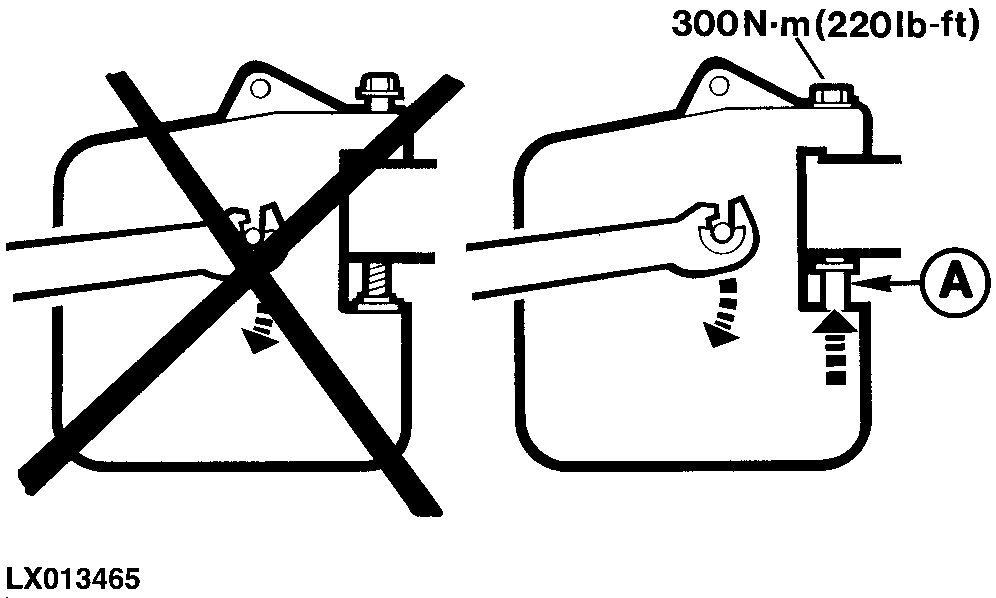

LX013465-UN-03APR96

Strângeţi şurubul la 300 N˙m (220 lb-ft).

Acum decuplaţi tiranţii inferiori şi înşurubaţi bolţul de susţinere a greutăţii cât se poate.

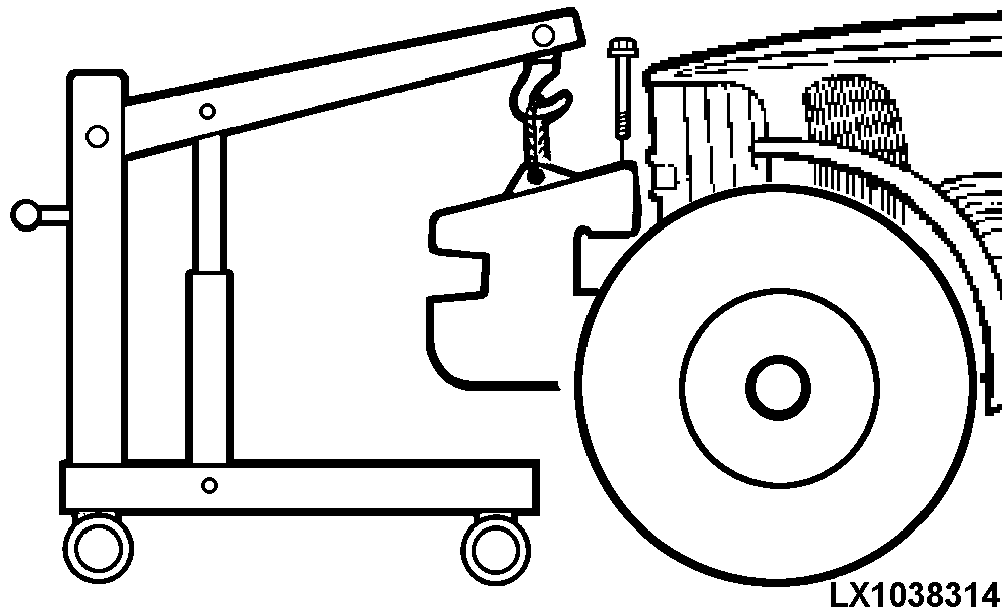

LX1038314-UN-18MAY06

ATENŢIE: Menţineţi greutatea de susţinut suspendată până când şurubul de fixare este înşurubat complet şi piuliţa de fixare este în contact cu greutatea de bază.

ATENŢIE: Când utilizaţi echipament de ridicare disponibil în comerţ, asiguraţi-vă că capacitatea sa de susţinere este suficientă.

O dată ce greutatea este potrivită pe greutatea de bază, introduceţi şurubul de fixare. Nu decuplaţi macaraua până când şurubul nu este introdus.

Strângeţi şurubul de fixare la 300 N˙m (220 lb-ft).
