Antriebsriemen ersetzen

LX1026131-UN-21MAY01

HINWEIS: Bei Traktoren mit Frontzapfwelle muß der Antriebsriemen vom John Deere-Händler ausgetauscht werden.

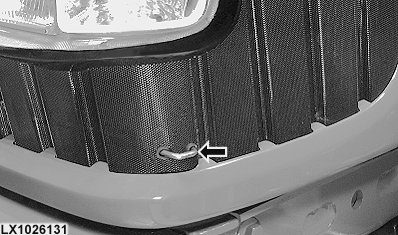

Entriegelung ziehen und Haube nach oben klappen.

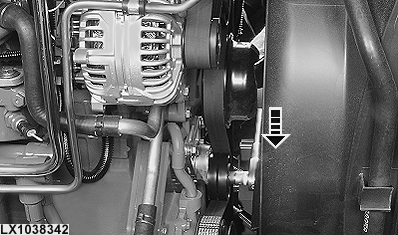

Antriebsriemen entspannen

LX1038342-UN-18MAY06

LX1027736-UN-28AUG01

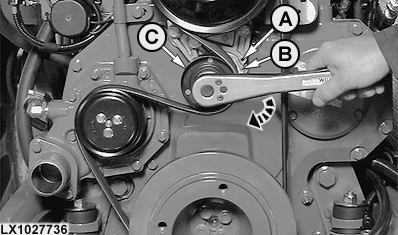

A - Bohrung (Exzenter)

B - Bohrung (Grundplatte)

C - Spannrolle

ACHTUNG: Massekabel (—) der Batterie abklemmen

Deckel an der Spannrolle (C) entfernen. Sechskantschraube SW 15 mm (19/32 in.) der Spannrolle drehen (siehe Pfeil). Beim Loslassen geht der Antriebsriemenspanner automatisch in die Spannstellung zurück.

Der Antriebsriemenspanner kann wie folgt in der entspannten Stellung gehalten werden:

Sechskantschraube der Spannrollen drehen (siehe Pfeil), bis die beiden Bohrungen (A) und (B) fluchten. Einen Metallstift Ø 5 mm (0.2 in.) in die beiden fluchtenden Bohrungen stecken.

Zum Spannen die Spannrolle etwas drehen, um den Metallstift zu entlasten, und aus den Bohrungen ziehen. Der Antriebsriemenspanner geht automatisch in die Spannstellung zurück.

Antriebsriemen austauschen

LX1034175-UN-14JUN04

LX1034176-UN-14JUN04

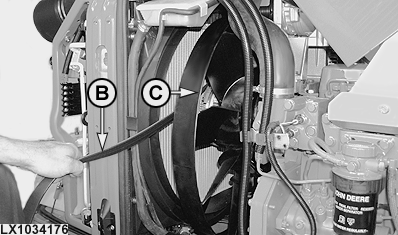

A - Sperrzahnschrauben

B - Antriebsriemen

C - Lüfterrad

Schrauben (A; 6 St.) am Lüfterrad entfernen.

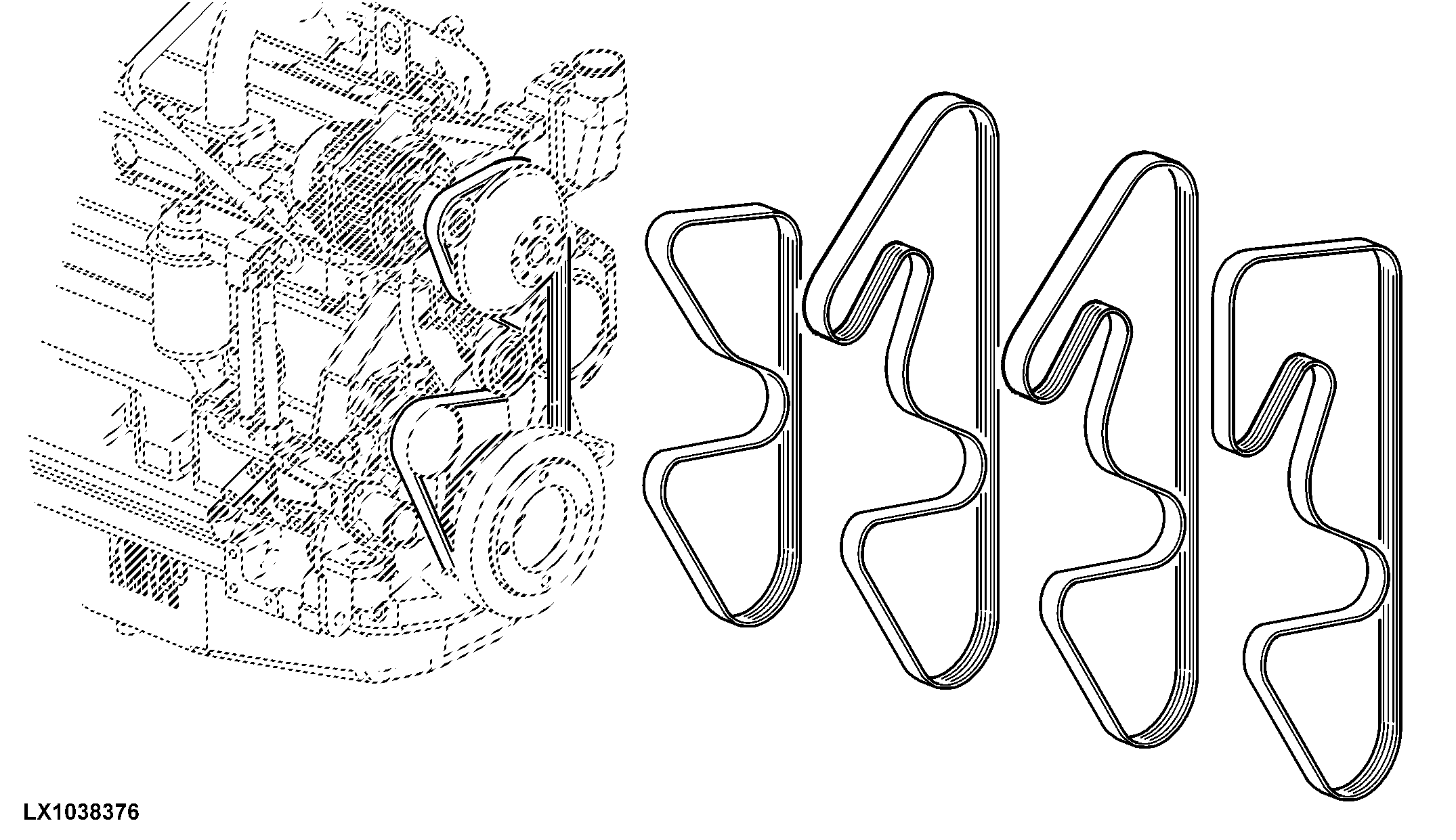

Antriebsriemen (B) übers Lüfterrad (C) entfernen und neuen Antriebsriemen auflegen (siehe folgendes Laufschema).

WICHTIG: Beim Einbau immer neue Sperrzahnschrauben verwenden.

Sperrzahnschrauben mit der folgenden Spezifikation befestigen.

Prüfpunkt	Maß	Spezifikation
Befestigung zum Lüfterrad	Drehmoment	22 – 28 N˙m 16 – 21 lb-ft

LX1038376-UN-29MAY06
