SyncroPlus™- / PowrReverser-Getriebe schalten

LX1017769-UN-09OCT97

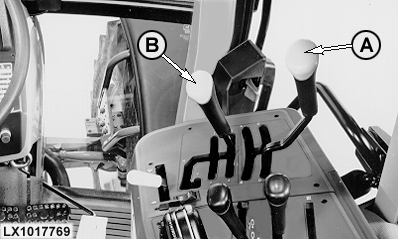

SyncroPlus-Getriebe

LX1042982-UN-06JUL07

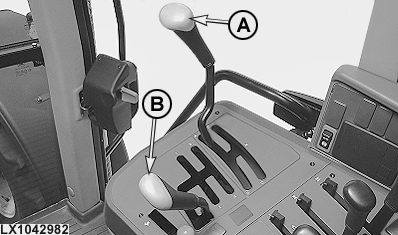

PowrReverser-Getriebe

LX1042983-UN-06JUL07

PowrReverser-Getriebe, Fahrtrichtungshebel

A - Gruppenschalthebel

B - Gangschalthebel

C - Fahrtrichtungshebel

Das Getriebe wird mit dem Gruppenschalthebel (A) und dem Gangschalthebel (B) geschaltet. Das PowrReverser-Getriebe zusätzlich mit dem mechanischen oder elektrischen Fahrtrichtungshebel (C).

WICHTIG: Parksperre nur bei stehendem Traktor einlegen.

HINWEIS: Nach dem Starten des Motors 5 Sekunden warten, bevor der Gangschalthebel (B) oder der Fahrtrichtungshebel (C) aus der Neutralstellung bewegt wird.

Optimales Schalten für Transportfahrten:

1. Abhängig von der Beladung, die Gruppe einlegen, in der angefahren werden kann.
2. In den ersten Gang schalten.
3. Anfahren und der Reihe nach die Gruppen hochschalten, bis die höchste Gruppe erreicht ist.
4. Der Reihe nach die Gänge hochschalten.

Betrieb bei kaltem Wetter

Kaltes Öl (0°C, 32°F) kann das Schalten mit dem Fahrtrichtungshebel beeinflussen. Unter -10°C (14°F) können die Schaltvorgänge verzögert sein. Unter +5°C (41°F) ist die automatische Motordrehzahl-Anpassung deaktiviert.

Unter Umständen muß der Fahrtrichtungshebel mehrmals betätigt werden, bevor sich der Traktor in Bewegung setzt. Sobald sich das Öl erwärmt hat, sind die Schaltvorgänge wieder normal.

Notfahrmodus

Bei einer elektrischen Störung im Getriebe kann der Traktor eventuell noch betrieben werden.

Dazu bei abgestelltem Motor den Stecker K10/2 (Relaiskasten K10) herausnehmen und um 90° gedreht wieder einsetzen. Der Schriftzug ”Come Home” muß oben sein.

HINWEIS: Im Notfahrmodus ist die Motordrehzahl auf 1500 1/min begrenzt und es ist in jeder Gruppe nur der erste Gang verfügbar.

Potentiometer für Motordrehzahlbegrenzung (falls vorhanden)

LX1042984-UN-06JUL07

Mit dem Potentiometer (A) kann die maximale Motordrehzahl für Zapfwellen-Arbeiten begrenzt werden. Dazu den Handgas-Hebel auf Vollgas stellen, dann die Motordrehzahl mit dem Potentiometer (A) herabsetzen.

In der Minimalstellung wird die Motordrehzahl auf 1400 1/min begrenzt. In der Maximalstellung kann der Motor mit der maximalen Drehzahl laufen. Zwischen den beiden Stellungen kann jede Begrenzung der Motordrehzahl individuell festgelegt werden.

Werden keine Zapfwellen-Arbeiten ausgeführt, dann sollte das Potentiometer (A) in Maximalstellung, bzw. ”Aus”-Stellung sein.
