Anschlußkupplungen

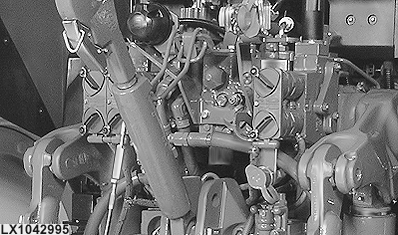

LX1042995-UN-09JUL07

ACHTUNG: Die Hydraulikanlage hat einen maximalen Systemdruck von 20000 kPa (200 bar; 2900 psi). Zur eigenen Sicherheit und zur richtigen Funktion der Anlage nur Original John Deere-Teile verwenden.

Die Anschlußkupplungen gestatten das Anschließen und Abnehmen der Hydraulikschläuche auch unter Druck. Wird der Schlauch durch irgendeine Störung von der Anschlußkupplung getrennt, so wird der Ölfluß in der Anschlußkupplung sofort unterbrochen.

Zum Anschließen Schlauchanschlußstück fest in die Anschlußkupplung hineindrücken.

HINWEIS: Wird der Bedienungshebel nach vorn bewegt (oder nach rechts beim Multifunktionshebel), so liegt der Druck am oberen Anschluß.

Zum Abnehmen den Schlauch mit einem festen Ruck herausziehen.

Von den Anschlußkupplungen fließt das Lecköl, das beim Abnehmen bzw. Anschließen austritt, in einen Ölbehälter. Wenn der Ölbehälter voll ist — Ölbehälter entleeren; Lecköl NICHT wiederverwenden.
