Kontrollleuchten und Anzeigen

Kontrollleuchten

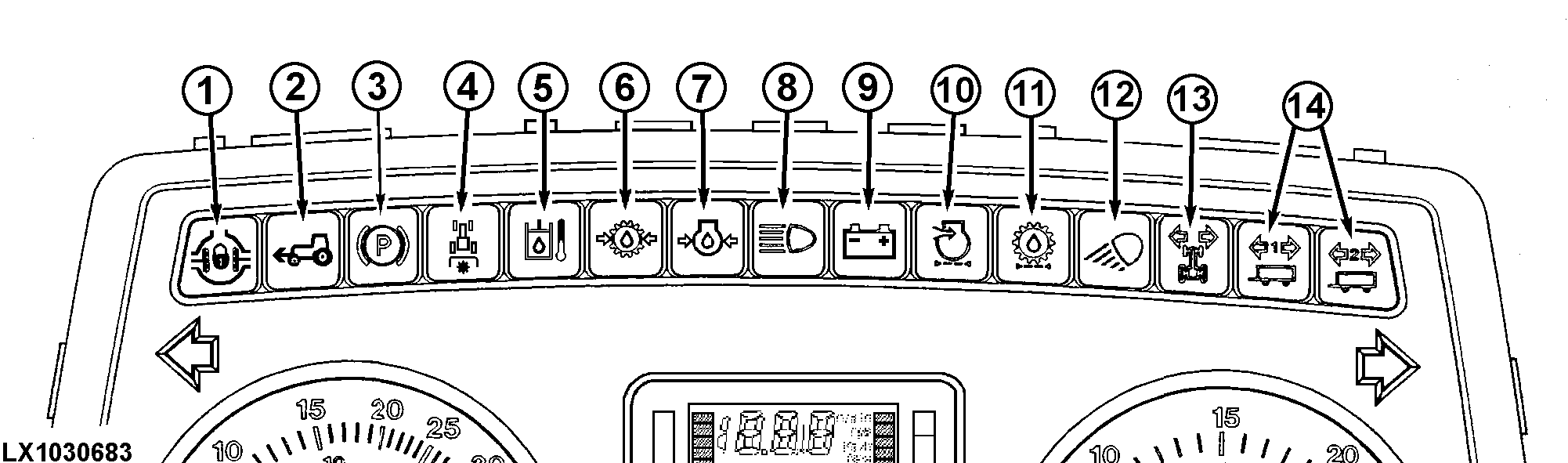

LX1030683-UN-16JAN03

1-Die Leuchte leuchtet bei eingeschalteter Differenzialsperre.

2-Die Leuchte leuchtet bei eingeschaltetem Frontantrieb.

3-Die Kontrollleuchte der Feststellbremse leuchtet bei angezogener Feststellbremse und laufendem Motor auf.

4-Diese Leuchte leuchtet bei eingeschalteter Heckzapfwelle. Je nach Ausrüstung des Traktors kann zusätzlich ein akustisches Signal ertönen.

5-Diese Warnleuchte leuchtet auf, wenn die Getriebe/Hydrauliköl-Temperatur zu hoch ist.

6-Diese Warnleuchte leuchtet auf, wenn der Getriebe/Hydraulik-Öldruck zu niedrig ist. John Deere Händler aufsuchen.

7-Leuchtet die Motoröldruck-Warnleuchte bei laufendem Motor auf, Motor abstellen und Motorölstand überprüfen.

8-Die Fernlichtkontrollleuchte leuchtet bei eingeschaltetem Fernlicht auf.

9-Leuchtet die Ladekontrollleuchte bei laufendem Motor auf, so zeigt sie eine Störung am Generator an. Generatorkabel prüfen. Gegebenenfalls Generator vom John Deere Händler überprüfen lassen.

10-Leuchtet die Luftfilterkontrollleuchte bei laufendem Motor auf, so muss der Luftfiltereinsatz gereinigt bzw. erneuert werden.

11-Diese Leuchte leuchtet auf, wenn das Getriebe-Ölfilter verschmutzt ist oder die Öltemperatur zu niedrig ist.

12-Die Leuchte leuchtet bei eingeschalteten Gerätescheinwerfern.

13-Die Blinkkontrollleuchte blinkt bei eingeschaltetem Blinker und bei eingeschalteter Warnblinkanlage.

14-Die Blinkkontrollleuchten (für Anhänger) blinken bei eingeschaltetem Blinker und bei eingeschalteter Warnblinkanlage.

Leuchtentest: Bei Starten des Motors leuchten die Leuchten 5, 6, 7, 10 und 11 für ca. 1 Sekunde auf. Falls nicht, ist eine Sicherung oder eine Glühbirne defekt. Teil austauschen.

Nachdem der Motor läuft, müssen die Kontrollleuchten erlöschen.

Zusätzliche Kontrollleuchte

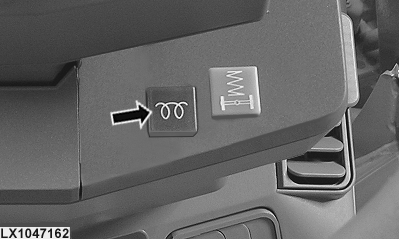

LX1047162-UN-04DEC08

Diese Leuchte leuchtet, wenn der Zündschalter in die erste Stellung nach rechts gebracht wird. Motor erst starten, wenn die Leuchte erlischt.

Bei Störungen im Bereich Kraftstoffanlage und Motor blinkt diese Leuchte.

HINWEIS: Bei Traktoren, die mit einem Wassersensor am Kraftstoffilter ausgerüstet sind, blinkt diese Leuchte, sobald sich Wasser im Kraftstoffilter abgesetzt hat.

Kontrollleuchte TLS-Vorderachse

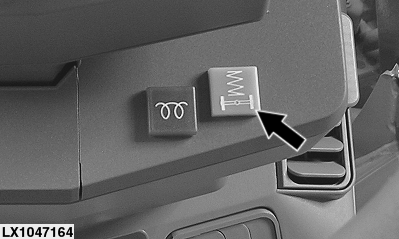

LX1047164-UN-26NOV08

Diese Leuchte leuchtet bei einer Störung der Vorderachs-Niveauregulierung. Vorsicht bei der Weiterfahrt!

Kontrollleuchte Frontzapfwelle

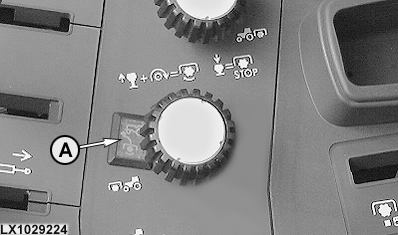

LX1029224-UN-29APR03

Die Leuchte (A) leuchtet bei eingeschalteter Frontzapfwelle.

Digitalanzeige

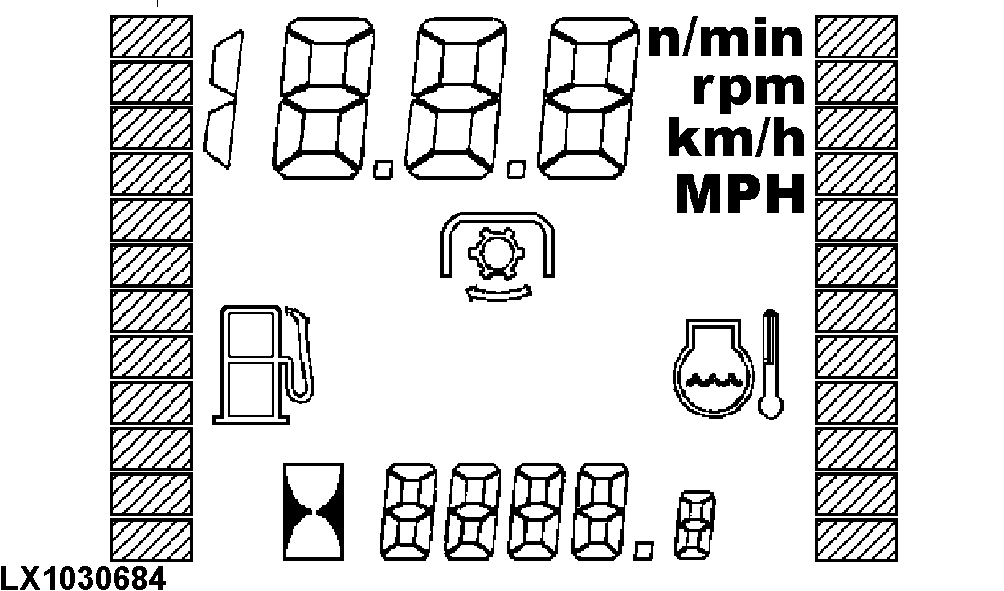

LX1030684-UN-06MAY08

Die Digitalanzeige zeigt Fahrgeschwindigkeit, Drehzahl der Heckzapfwelle, die Betriebsstunden, die Temperatur des Kühlmittels und den Kraftstoffvorrat an.

Anzeige der Fahrgeschwindigkeit

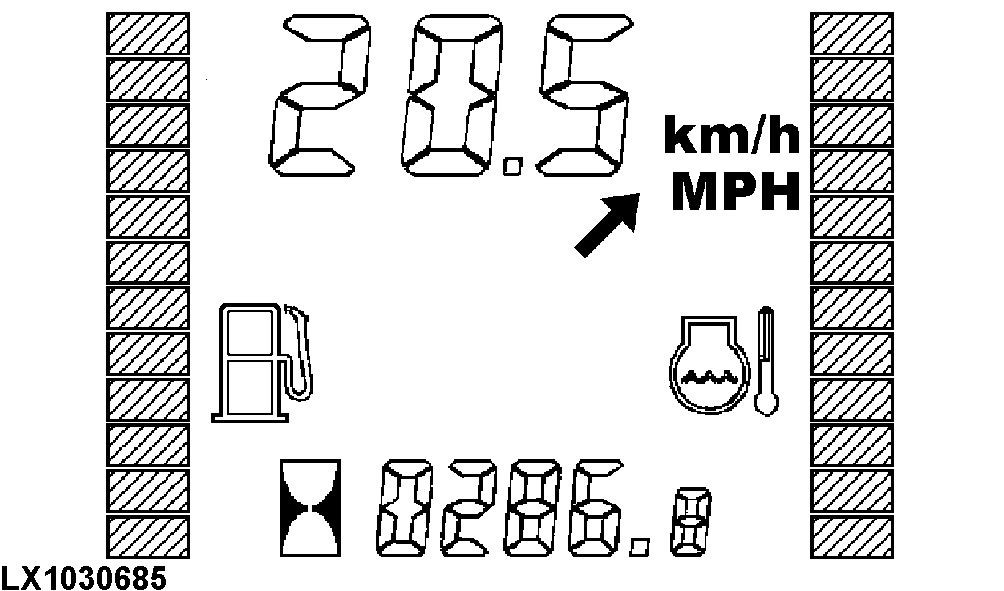

LX1030685-UN-06MAY08

Bei abgeschalteter Heckzapfwelle erscheint die Anzeige km/h oder MPH und die Fahrgeschwindigkeit wird angezeigt.

Anzeige der Zapfwellendrehzahl

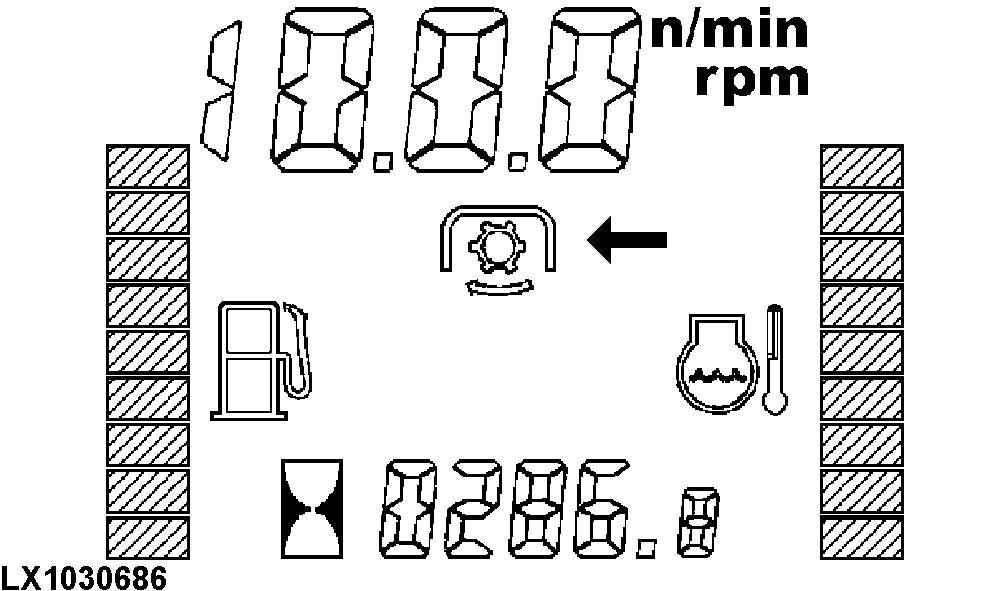

LX1030686-UN-06MAY08

Bei eingeschalteter Heckzapfwelle erscheint das Symbol für die Zapfwelle. Die Zapfwellendrehzahl wird angezeigt, falls der Traktor mit einem Drehzahlsensor für Zapfwelle ausgerüstet ist.

Anzeige der Betriebsstunden

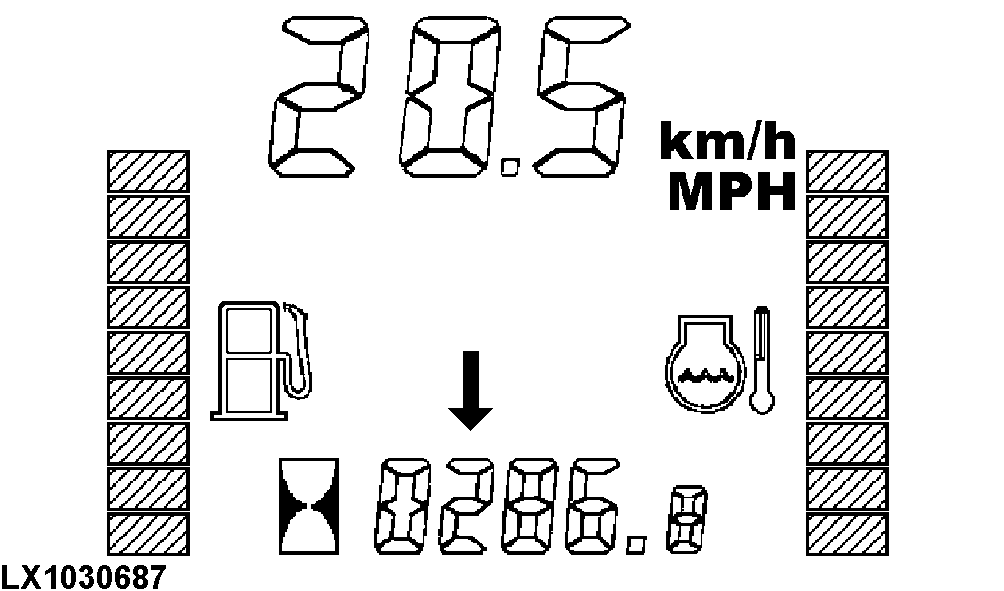

LX1030687-UN-06MAY08

Nach Einschalten der Zündung werden die Stunden angezeigt, die der Motor bisher in Betrieb war.

Anzeige der Temperatur des Kühlmittels

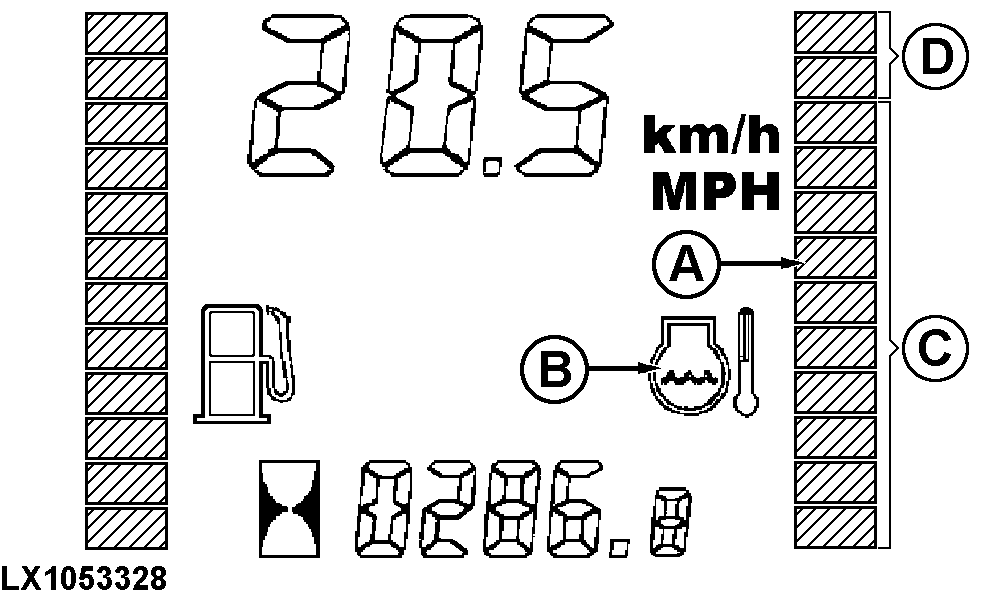

LX1053328-UN-18NOV11

A - Temperaturanzeige

B - Symbol

C - 10 schwarze Balken, Temperatur 40 - 110° C (104 - 230° F)

D - 2 rote Balken, Temperatur 110 - 120° C (230 - 248° F)

Die Temperatur wird durch maximal 12 Balken (A) dargestellt:

1-10 Balken = normale Temperatur.

11 (blinkende) Balken = Kühlmittel ist heiß. Belastung des Motors verringern oder einen niedrigeren Gang einlegen.

12 (blinkende) Balken = Kühlmittel ist sehr heiß. Motor abstellen und Ursache der Überhitzung (zu niedriger Stand des Kühlmittels, verschmutzter Kühler oder verschmutzte Schutzgitter) beseitigen.

Werden keine Balken angezeigt und das Symbol (B) blinkt, dann ist der Temperatursensor defekt.

Anzeige des Kraftstoffvorrats

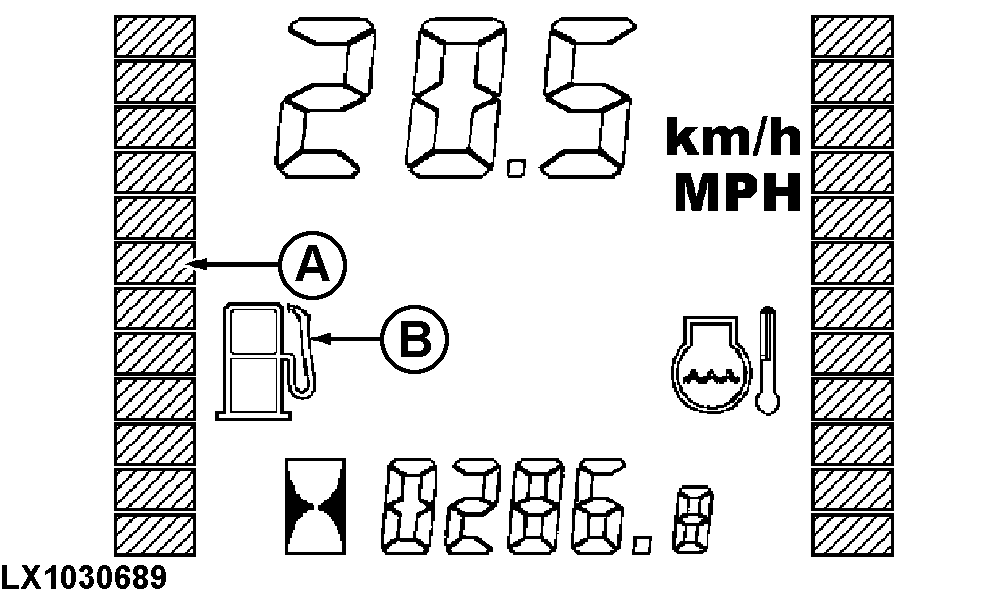

LX1030689-UN-06MAY08

Der Kraftstoffvorrat wird durch maximal 12 Balken (A) dargestellt:

12 - 3 Balken = Der Vorrat ist ausreichend.

2 Balken = Reserve-Bereich.

1 (blinkender) Balken = es sind weniger als 8% Kraftstoff vorhanden.

Werden keine Balken angezeigt und das Symbol (B) blinkt, dann ist der Sensor für Kraftstoffstand defekt.
