Einstellung der Vorspur der Vorderachse bei Frontantrieb

1.

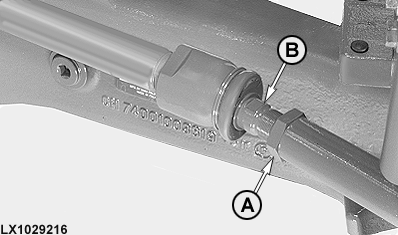

   LX1029216-UN-02APR03

   A - Sicherungsmutter

   B - Stange

   Sicherstellen, dass die Vorderräder zentriert sind.

---




2. Sicherungsmutter (A) lösen.

3. HINWEIS: Die Räder können auf Vorspur oder Nachspur eingestellt werden, solange der Abstand zwischen den Rädern vorne und hinten UNTERHALB der Spezifikation liegt.

   Stange (B) drehen, um die gewünschte Vorspur bzw. Nachspur einzustellen.

   Prüfpunkt	Maß	Spezifikation
   Maximale Vorspur oder Nachspur	Abstand	1,5 mm (0.06 in.)

4. Sicherungsmutter (A) mit dem vorgeschriebenen Drehmoment anziehen.

   Prüfpunkt	Maß	Spezifikation
   6534 bis 6930 - Sicherungsmutter	Drehmoment	328 bis 363 N˙m 242 bis 267 lb.-ft.
