Frontladeranbau - Frontladerkonsolen

CC1028532-UN-01SEP06

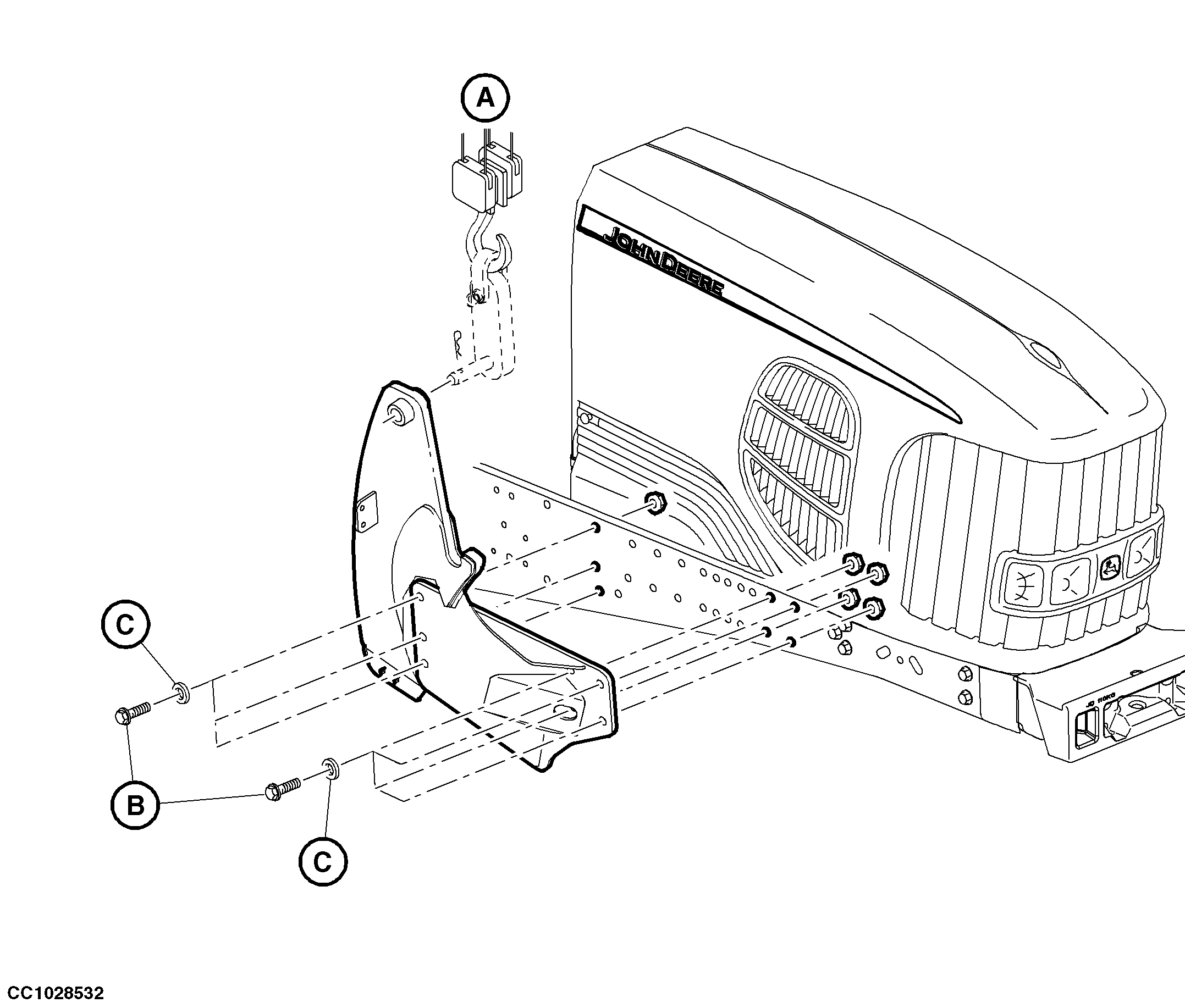

Befestigungsteile für John Deere Frontladerkonsolen
Pos.	Benennung	Schlüsselweite	Drehmoment	Norm	Gewindebezeichnung	Länge	Kennzeichnung / Materialgüte
A	Gewicht der Frontladerkonsole 100 kg (220 lb)	-	-	-	-	-	-
B	7 Stück Sechskantschrauben	30 mm	620 N•m (460 lb.-ft.)	ISO4017	M20 x 2,5	60 mm (2.36 in.)	10.9
C	7 Stück Unterlegscheiben	-	-	-	-	21,4 x 22 x 5 mm	-
	5 Stück Muttern	30 mm	-	ISO4161	M20 x 2,5	-	10

Frontladerkonsolen mittels Hebezeug am Hauptrahmen des Traktors anordnen und Schrauben mit vorgeschriebenem Drehmoment festziehen. Drehmoment regelmäßig kontrollieren, siehe Abschnitt 85, Schmierdienst und periodische Wartung.

Von John Deere wird ein geprüfter Frontlader freigegeben und zum Verkauf angeboten. Bei Anbau der John Deere Frontladerkonsolen dürfen nur geeignete Befestigungselemente verwendet werden, wie in obiger Abbildung gezeigt. Zusätzlich Betriebs- und Anbauanleitung des Frontladers beachten.
