Kontrolki i wyświetlacze

Kontrolki

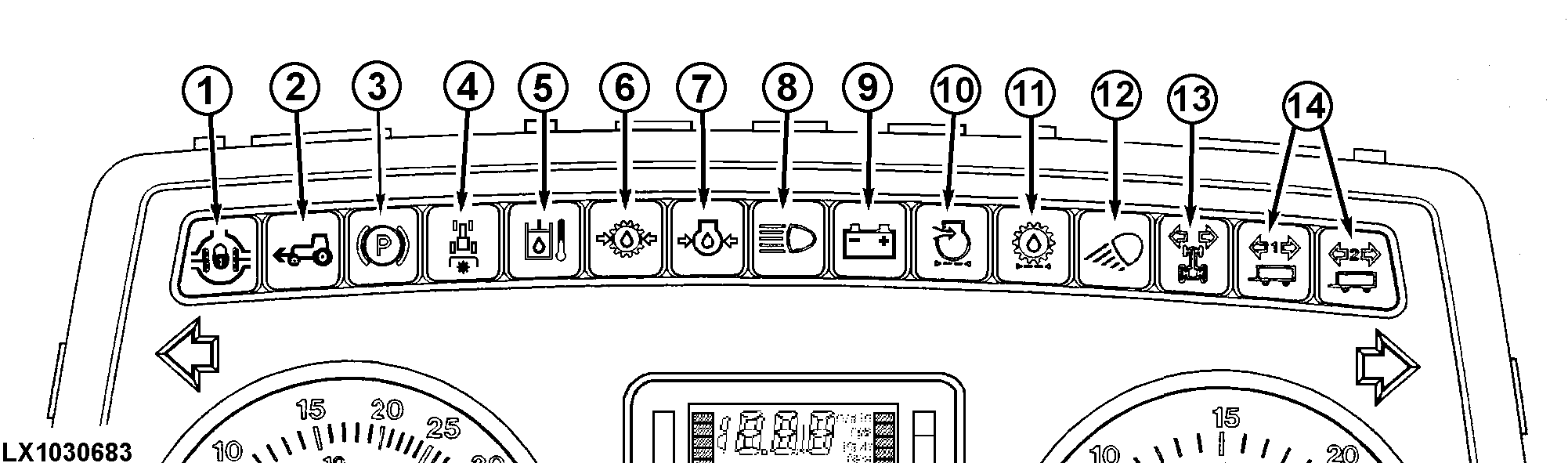

LX1030683-UN-16JAN03

1-Kontrolka świeci się przy włączonej blokadzie mechanizmu różnicowego.

2-Kontrolka świeci się przy włączonym napędzie kół przednich.

3-Kontrolka hamulca postojowego świeci się przy włączonym hamulcu postojowym i pracującym silniku.

4-Kontrolka świeci się przy włączonym tylnym WOM. W zależności od wyposażenia ciągnika, może również rozlegać się sygnał akustyczny.

5-Ta kontrolka ostrzegawcza świeci się przy zbyt wysokiej temperaturze oleju przekładniowego/hydraulicznego.

6-Ta kontrolka ostrzegawcza zapala się, gdy ciśnienie oleju przekładniowego/hydraulicznego jest za niskie. Skontaktować się z dealerem John Deere.

7-Jeśli przy pracującym silniku zapaliła się kontrolka ostrzegawcza ciśnienia oleju silnikowego, wyłączyć silnik i sprawdzić poziom oleju silnikowego.

8-Kontrolka świateł długich świeci się, gdy włączone są światła długie reflektorów.

9-Jeśli przy pracującym silniku zapaliła się kontrolka alternatora, oznacza to problem z alternatorem. Sprawdzić przewody alternatora. W razie potrzeby, zlecić dealerowi John Deere sprawdzenie alternatora.

10-Jeśli przy pracującym silniku zapaliła się kontrolka filtra powietrza, trzeba oczyścić lub wymienić wkład filtra.

11-Ta kontrolka zapala się, gdy filtr oleju przekładniowego/hydraulicznego jest zanieczyszczony lub temperatura oleju jest zbyt niska.

12-Kontrolka świeci się przy zapalonych światłach roboczych.

13-Kontrolka kierunkowskazów miga, gdy włączone są kierunkowskazy i awaryjne światła ostrzegawcze.

14-Kontrolki kierunkowskazów przyczepy migają, gdy włączone są kierunkowskazy i awaryjne światła ostrzegawcze.

Test kontrolek: Podczas uruchamiania silnika, kontrolki 5, 6, 7, 10 i 11 zapalają się na ok. 1 sekundę. Jeśli tak się nie stanie, przyczyną może być usterka żarówki lub bezpiecznika. Wymienić części.

Przy pracującym silniku kontrolki musza być zgaszone.

Dodatkowa kontrolka

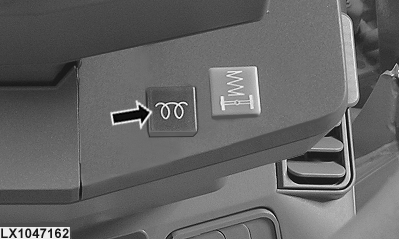

LX1047162-UN-04DEC08

Ta kontrolka zapala się, gdy kluczyk stacyjki zostanie przekręcony w prawo do pierwszego położenia. Nie uruchamiać silnika, dopóki kontrolka nie zgaśnie.

Ta kontrolka miga w przypadku występowania problemów z układem paliwowym i silnikiem.

WSKAZÓWKA: W ciągnikach wyposażonych w czujnik wody w paliwie ta kontrolka miga, jeśli w paliwie jest woda.

Kontrolka osi przedniej TLS

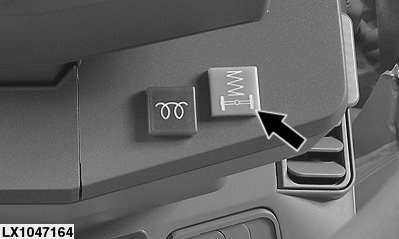

LX1047164-UN-26NOV08

Ta kontrolka świeci się, gdy występuje problem z poziomowaniem osi przedniej. Zachować szczególną ostrożność podczas jazdy!

Kontrolka przedniego WOM

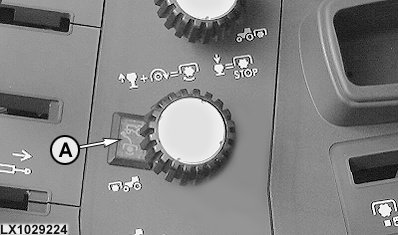

LX1029224-UN-29APR03

Kontrolka (A) świeci się przy włączonym przednim WOM.

Wyświetlacz cyfrowy

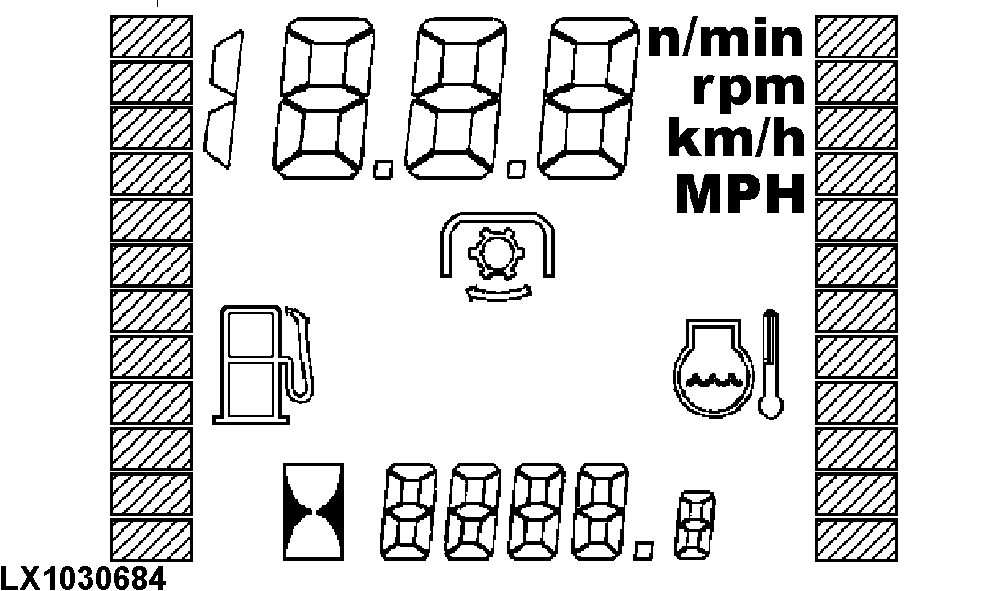

LX1030684-UN-06MAY08

Wyświetlacz cyfrowy pokazuje prędkość jazdy, prędkość tylnego WOM, godziny pracy, temperaturę płynu chłodzącego i poziom paliwa.

Wyświetlanie prędkości jazdy

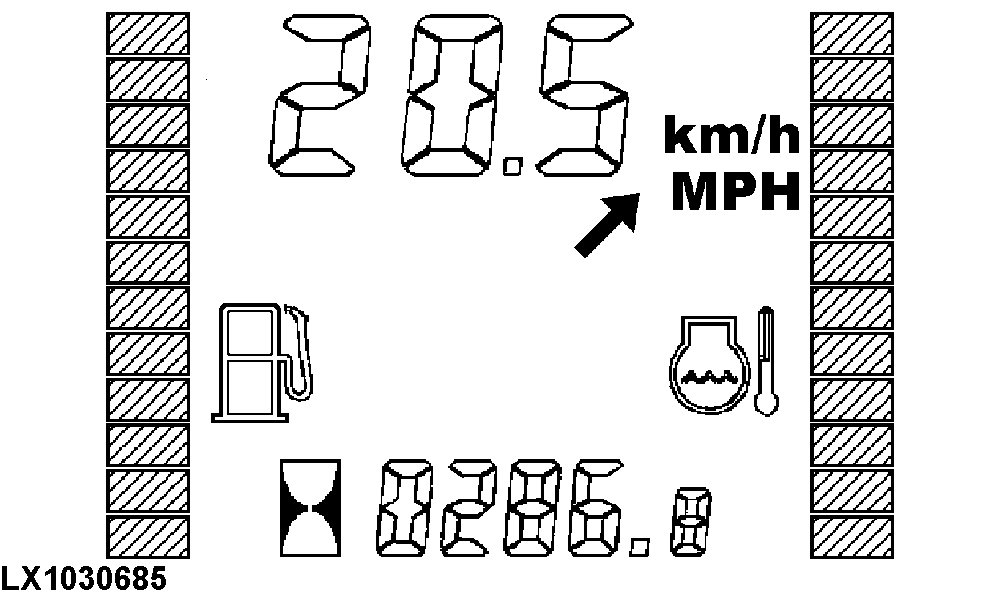

LX1030685-UN-06MAY08

Przy wyłączonym tylnym WOM, wyświetlane są km/h lub MPH i prędkość jazdy.

Wyświetlanie prędkości WOM

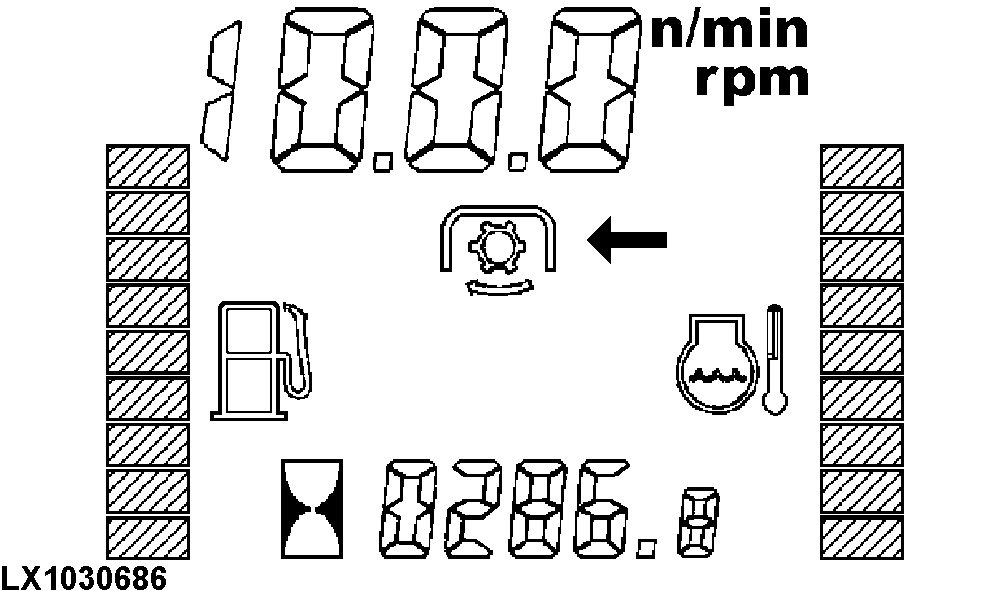

LX1030686-UN-06MAY08

Przy włączonym tylnym WOM, wyświetlany jest symbol WOM. Prędkość tylnego WOM jest wyświetlona, jeśli ciągnik jest wyposażony w czujnik prędkości WOM.

Wyświetlanie godzin pracy

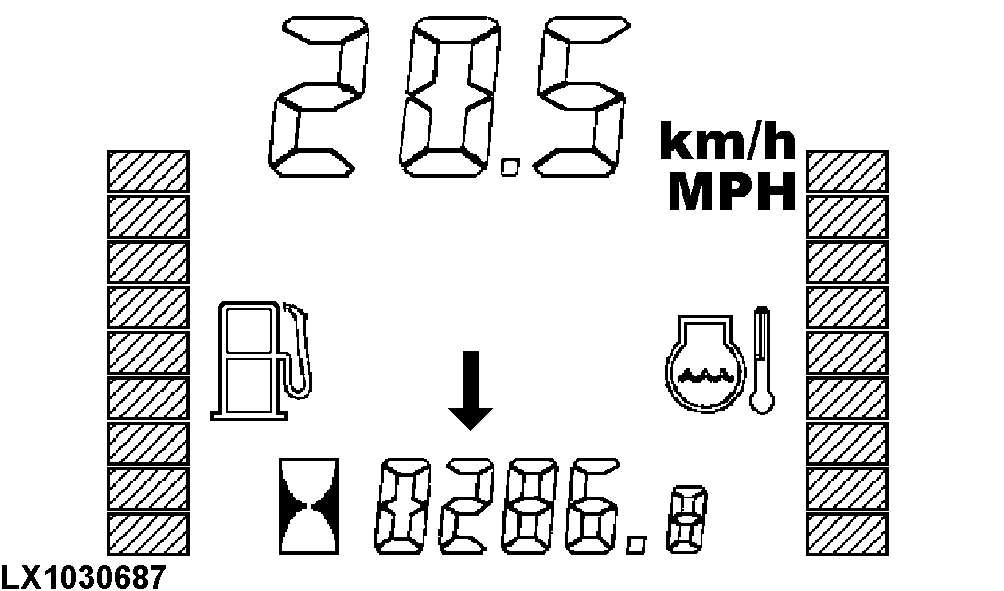

LX1030687-UN-06MAY08

Przy włączonej stacyjce wyświetlane są godziny pracy silnika.

Wyświetlanie temperatury płynu chłodzącego

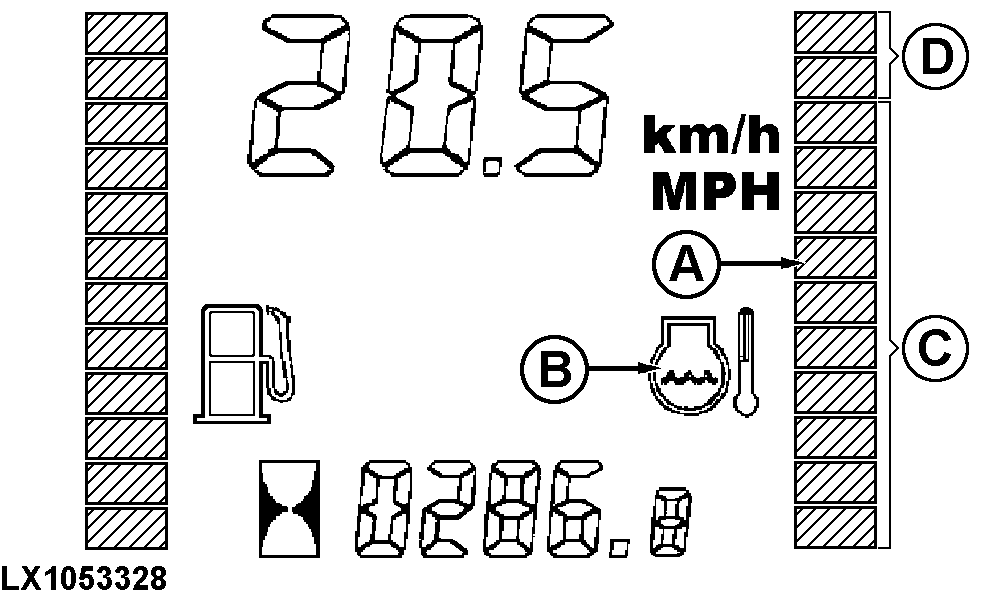

LX1053328-UN-18NOV11

A - Wskaźnik temperatury

B - Symbol

C - 10 czarnych pasków, temperatura 40 - 110 °C (104 - 230 °F)

D - 2 czerwone paski, temperatura 110 - 120 °C (230 - 248 °F)

Temperatura jest przedstawiona za pomocą maks. 12 pasków (A):

1 - 10 pasków = temperatura normalna.

11 (migających) pasków = wysoka temperatura płynu chłodzącego. Zmniejszyć obciążenie silnika lub wybrać niższy bieg.

12 (migających) pasków = bardzo wysoka temperatura płynu chłodzącego. Wyłączyć silnik i skorygować przyczynę przegrzewania (niski poziom płynu chłodzącego, zanieczyszczona chłodnica lub osłony).

Jeśli żaden pasek nie jest wyświetlony i miga symbol (B), czujnik temperatury jest uszkodzony.

Wyświetlanie poziomu paliwa

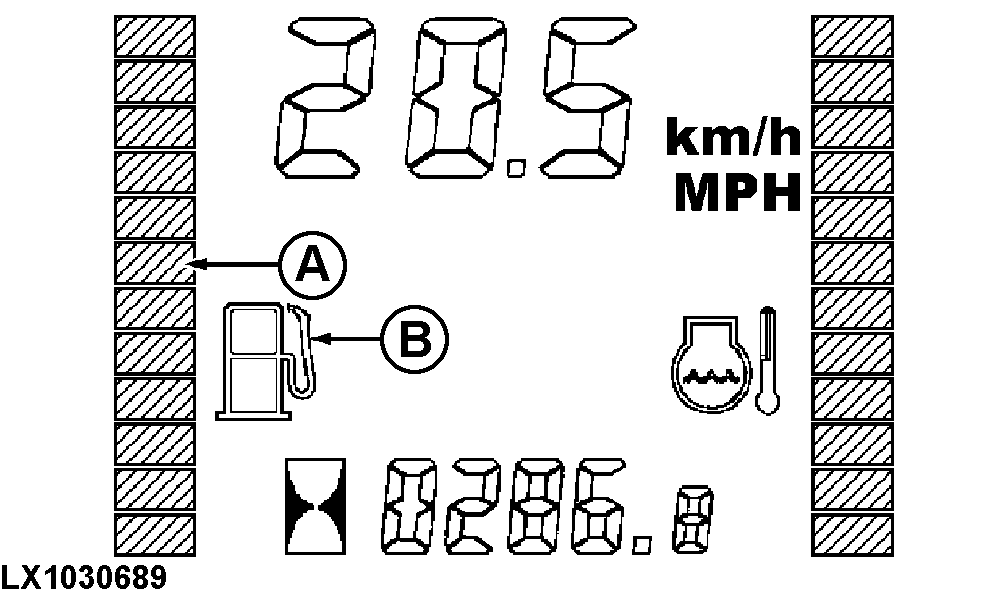

LX1030689-UN-06MAY08

Poziom paliwa jest przedstawiony za pomocą maks. 12 pasków (A):

12 - 3 paski = dostateczna ilość paliwa.

2 paski = obszar rezerwy.

1 (migający) pasek = mniej niż 8% paliwa w zbiorniku.

Jeśli żaden pasek nie jest wyświetlony i miga symbol (B), czujnik poziomu paliwa jest uszkodzony.
