Najwyższy dopuszczalny pobór oleju

LX1043820-UN-11JUL07

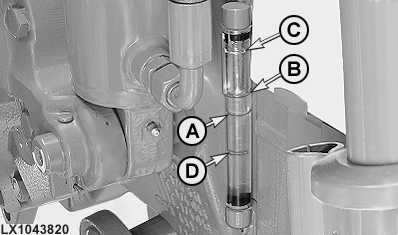

Znaki na szklanym wskaźniku, ciągniki 6530, 6534 i 6630

LX1044994-UN-12JUN08

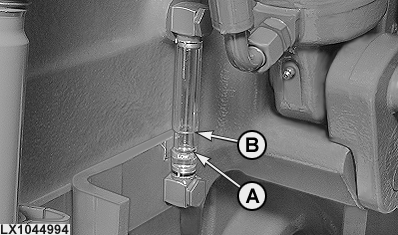

Znaki na szklanym wskaźniku, ciągniki 6830 i 6930

A - Znak minimum

B - Znak maksimum

C - Znak, 10 litrów (2.6 U.S. gal.) powyżej maks.

D - Znak, 10 litrów (2.6 U.S. gal.) poniżej min.

Do obsługi dużych siłowników, używanych np. w przyczepach wywrotkach, przez dołączone przewody można pobrać ze skrzyni przekładniowej 10 l (2.6 U.S. gal.) oleju.

Ta wartość odnosi się do przypadku, gdy olej w skrzyni przekładniowej jest na poziomie znaku minimum na szklanym wskaźniku. Przy maksymalnym poziomie oleju, można pobrać dodatkowo 5 litrów (1.3 U.S. gal.) w ciągnikach 6530, 6534 oraz 6630 i dodatkowo 10 litrów (2.6 U.S. gal.) w ciągnikach 6830 oraz 6930.

Nigdy nie wykonywać ciężkich prac, takich jak holowanie, praca z WOM lub szybka jazda, gdy odpływ oleju powoduje spadek jego poziomu poniżej znaku minimum.

W razie potrzeby do skrzyni przekładniowej można dolać dalsze 10 litrów (2.6 U.S. gal.) oleju w przypadku ciągników 6530, 6534 oraz 6630 i 15 litrów (4.0 U.S. gal.) przy ciągnikach 6830 oraz 6930; zwiększa to odpowiednio ilość oleju przeznaczoną do pobrania.

Podczas pobierania oleju ze skrzyni, ciągnik nie może być przechylony w żadnym kierunku więcej niż o 18°. Gdy ciągnik jest przechylony o więcej niż 18°, można pobrać tylko odpowiednio mniejszą ilość oleju.

Do napełniania stosować tylko olej przekładniowo-hydrauliczny John Deere HY-GARD® lub jego odpowiednik.
