Montaż ładowacza czołowego - wsporniki ładowacza czołowego

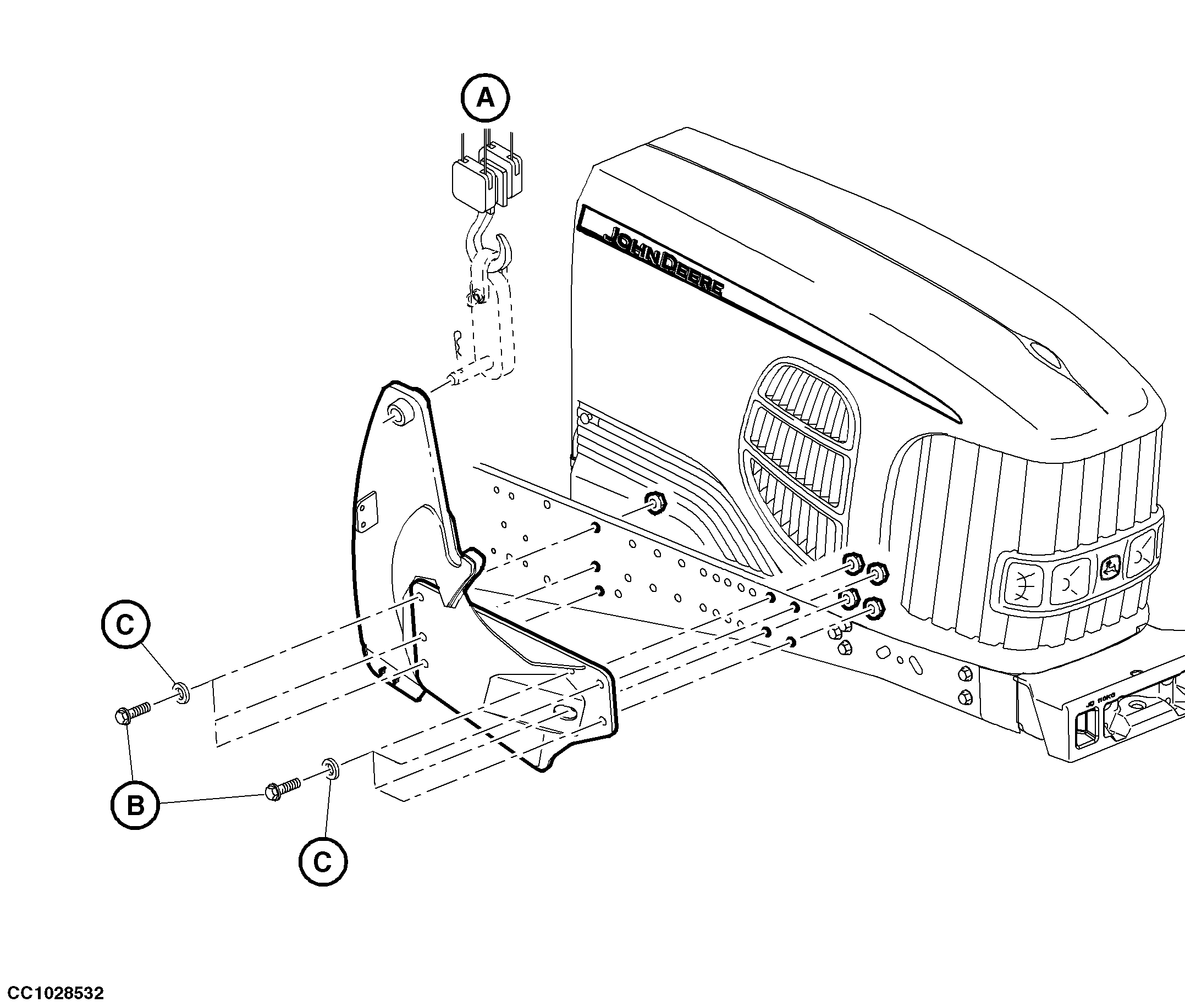

CC1028532-UN-01SEP06

Elementy mocujące do wsporników ładowacza czołowego John Deere
Element	Opis	Wymiar	Moment dokręcania	Norma	Gwint	Długość	Identyfikacja / klasa
A	Masa wspornika ładowacza czołowego, 100 kg (220 lb)	-	-	-	-	-	-
B	Śruby (7 szt.)	30 mm	620 N•m (460 lb.-ft.)	ISO4017	M20 x 2,5	60 mm (2.36 in.)	10.9
C	Podkładki (7 szt.)	-	-	-	-	21,4 x 22 x 5 mm	-
	Nakrętki (5 szt.)	30 mm	-	ISO4161	M20 x 2,5	-	10

Umieścić wsporniki ładowacza czołowego na ramie głównej ciągnika przy użyciu odpowiedniego dźwignika i dokręcić śruby zgodnie ze specyfikacją. Regularnie sprawdzać moment dokręcenia; patrz sekcja 85, Smarowanie i obsługa okresowa.

W sprzedaży dostępny jest sprawdzony i zatwierdzony przez John Deere ładowacz czołowy. Podczas montażu wsporników ładowacza czołowego John Deere, używać tylko odpowiednich elementów mocujących, jak pokazano na rys. powyżej. Postępować zgodnie z instrukcją obsługi i instrukcją montażową ładowacza czołowego.
