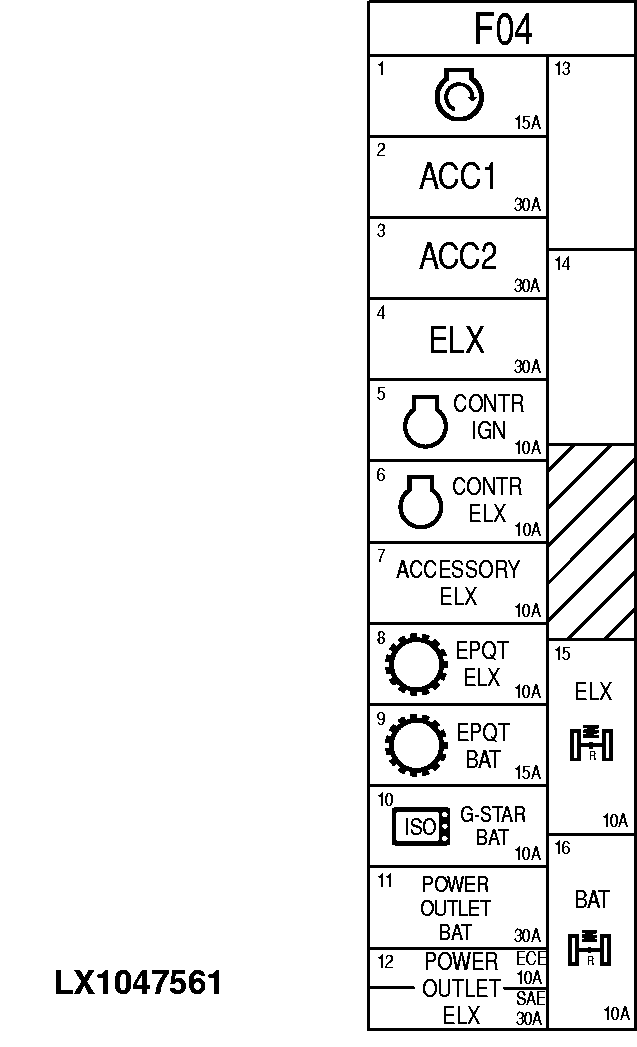

Fuses F04 (with Cab)

LX1047561
LX1047561-UN-30JAN09


Number

Capacity (amps)

Consumer

F04/01

15 A

Main (key) switch

F04/02

30 A

Power supply to accessories

F04/03

30 A

Power supply to accessories

F04/04

30 A

Power supply for electronics

F04/05

10 A

ECU control unit

F04/06

10 A

ECU control unit

F04/07

10 A

Plug for accessories

F04/08

10 A

EPC control unit

PRC control unit

F04/09

15 A

EPC control unit

PRC control unit

F04/10

-

Not used

F04/11

30 A

3-terminal socket, power outlet strip, 7-terminal socket (SAE)



30 A

3-terminal socket, power outlet strip (ECE)

F04/12

30 A

3-terminal socket, power outlet strip, 7-terminal socket (SAE)



10 A

3-terminal socket, power outlet strip (ECE)

F04/13

-

Not used

F04/14

-

Not used

F04/15

10 A

TSC control unit

F04/16

10 A

TSC control unit

OU12401,0001B14-19-20090130
