Fahrgeschwindigkeit (6)

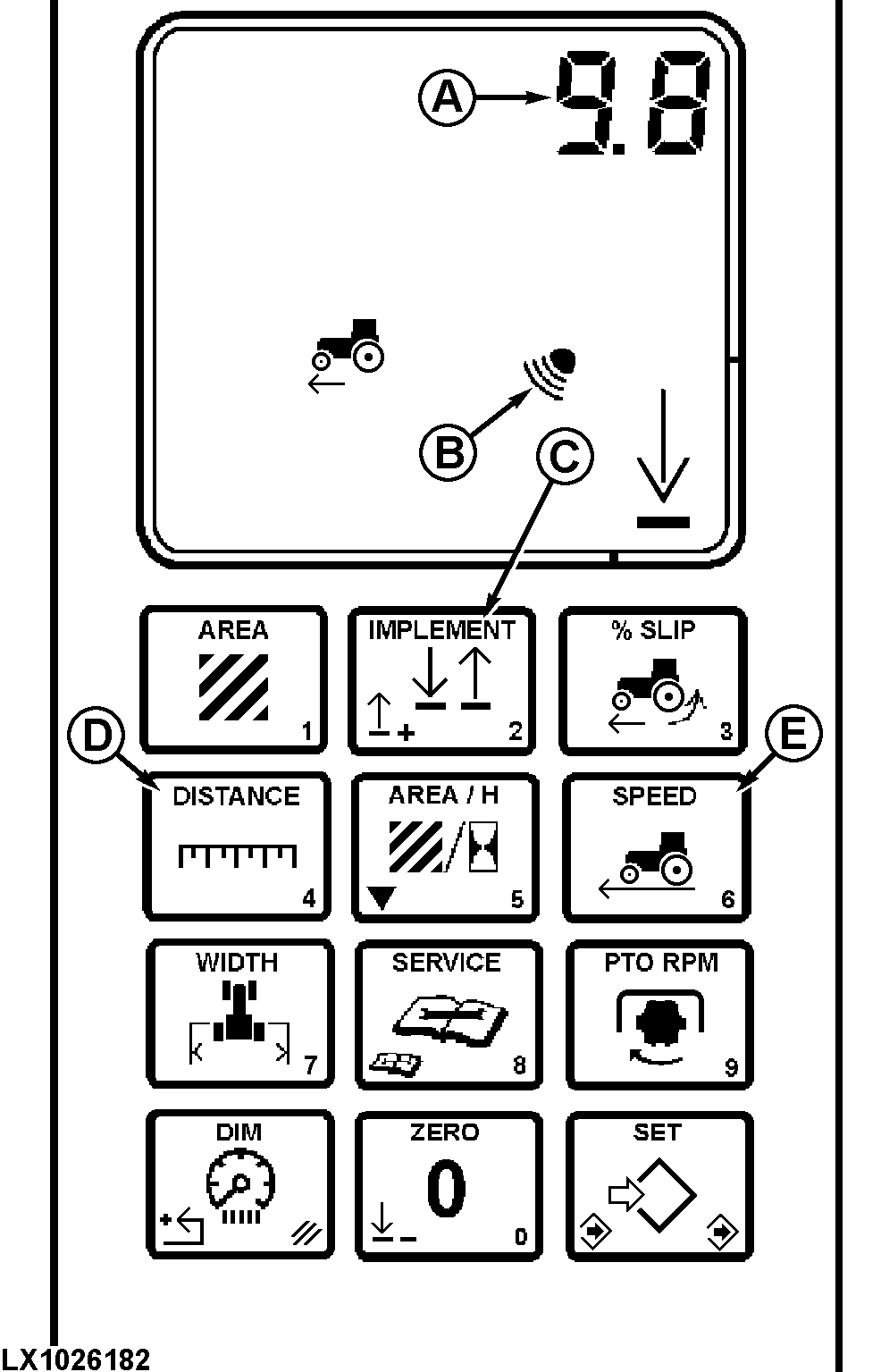

LX1026182-UN-29JAN02

A - Fahr- oder Radgeschwindigkeit

B - Radarsymbol

C - Anbaugerät-Schalter

D - Zurückgelegte Strecke-Schalter

E - Geschwindigkeits-Schalter

Den GESCHWINDIGKEITS-Schalter (E) drücken, um die echte, über die Radarvorrichtung ermittelte Fahrgeschwindigkeit (A) anzuzeigen. Der Traktor muß fahren. Das Radarsymbol (B) wird angezeigt.

Den Schalter nochmals drücken, um die Radgeschwindigkeit (A) anzuzeigen.

Mit nochmaligem Schalten kann zwischen diesen Modi hin und her geschaltet werden.

HINWEIS: Die echte Fahrgeschwindigkeit kann sich von der Radgeschwindigkeit unterscheiden. Falls der Traktor nicht mit Radar ausgestattet ist, wird nur die Radgeschwindigkeit angezeigt.

Eichung der Radarvorrichtung: (nach Montage neuer Hinterradreifen)

Eine gerade 122 m (400 ft) lange Fahrstrecke kennzeichnen (Start- und Ziellinie).

Heckzapfwelle muß ausgeschaltet sein.

Den ZURÜCKGELEGTE STRECKE-Schalter (D) und GESCHWINDIGKEITS-Schalter (E) drücken und vier Sekunden lang halten. Im Anzeigefeld erscheint “---” und die “ft”- und “m”-Symbole blinken. Der “Anbaugerät”-Statuspfeil sollte nach oben zeigen.

HINWEIS: Für eine korrekte Eichung müssen GESCHWINDIGKEITS- und ZURÜCKGELEGTE STRECKE-Schalter gleichzeitig gedrückt werden.

Den Traktor mit ungefähr 3,2 km/h (2 mph) fahren. Sowie der Traktor die Startlinie überquert, den ANBAUGERÄT-Schalter (C) drücken, so daß der Statuspfeil nach unten zeigt.

Wenn die Ziellinie überquert wird, den ANBAUGERÄT-Schalter (C) wieder drücken, so daß der Statuspfeil nach oben zeigt.

Die Anzeige wechselt zwischen “122 m und 400 ft”, sofern die Eichung erfolgreich durchgeführt wurde.

HINWEIS: “Err” erscheint im Anzeigefeld, falls die Kalibrierung nicht erfolgreich beendet werden konnte. In diesem Fall bleiben die früheren Kalibrierwerte gespeichert.

Den “GESCHWINDIGKEITS”-Schalter drücken, um die Fahrzeug-Fahrgeschwindigkeit oder eine andere Anzeige erscheinen zu lassen.
