Oberlenker

LX1030765-UN-19FEB03

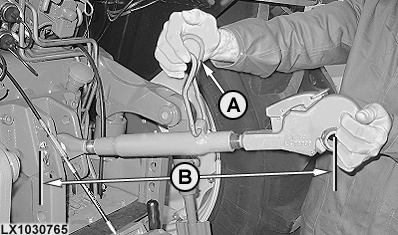

Die Länge des Oberlenkers kann mit dem Einstellgriff reguliert werden. Den Einstellgriff (A) hochheben und durch Drehen die erforderliche Länge einstellen.

Die Länge (B) muß zwischen 560 mm (22.1 in.) und 760 mm (29.9 in.) liegen.

Die angegebenen Maße dürfen nicht unter- oder überschritten werden. Nuten in den Gewinden markieren das erlaubte Maximum. Weiter dürfen die Gewinde nicht aus dem Gegenstück herausgedreht werden. Nach der Einstellung den Einstellgriff wieder über den Oberlenker klappen. Oberlenker und Geräteturm mit dem Bolzen verbinden und sichern.
