Gerät an die Zapfwelle anbauen

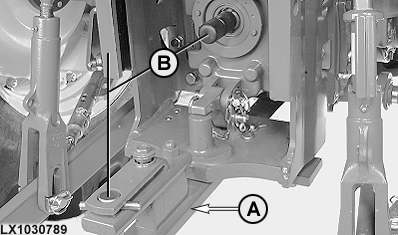

LX1030789-UN-27JAN03

ACHTUNG: Das Gerät bei stehendem Motor und ausgeschalteter Zapfwelle anbauen.

ACHTUNG: Nach dem Abschalten der Zapfwelle läuft das angebaute Gerät - bedingt durch seine Schwungmasse - noch kurze Zeit weiter. Während dieser Zeit nicht zu nahe an das Gerät herantreten. Erst wenn es ganz stillsteht, darf daran gearbeitet werden.

ACHTUNG: Vor dem Reinigen, Schmieren oder Einstellen des Gerätes, der Dreipunktaufhängung oder der Gelenkwelle Zapfwelle abschalten, Motor abstellen und Zündschlüssel abziehen.

Bei Traktoren mit verstellbarem Zugpendel wie folgt vorgehen:

1. Zugpendel (A) parallel zur Zapfwelle ausrichten und arretieren.
2. Der Abstand (B) vom Zapfwellenende bis zum Anhängepunkt am Zugpendel muß bei der 540er Zapfwelle 350 mm (13.8 in.), bei der 1000er Zapfwelle 400 mm (15.7 in.) betragen.

Stimmen die Zähne der Zapfwelle mit den Nuten der Gelenkwelle beim Anschließen nicht überein, bei abgeschaltetem Motor den Zapfwellen-Umschalthebel in eine mit “N” markierte Schaltstellung bringen und dann die Zapfwelle mit der Hand in die richtige Stellung drehen.
