Vormontage des Pickup-Gewichtes

ACHTUNG: Bei den nachfolgend beschriebenen Arbeiten sind die Sicherheitsmaßnahmen zu beachten.

ACHTUNG: Hebe- und Förderzeuge entsprechend dem Gewicht von 900 kg (2000 lb) auswählen.

ACHTUNG: Nur geprüfte Hebezeuge verwenden.

ACHTUNG: Arbeitssicherheit beachten. Kein Aufenthalt unter schwebenden Lasten.

HINWEIS: Um das Gewicht nach vollendeter Vormontage rangieren zu können, ist es von Vorteil, wenn der Zusammenbau auf einer Palette stattfindet. (Tragkraft beachten)

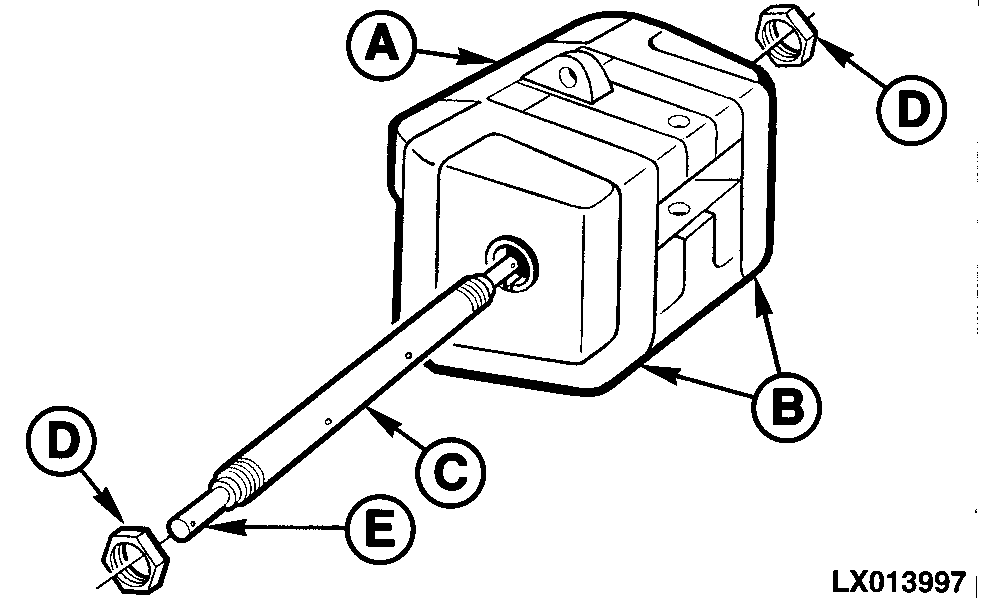

LX013997-UN-02APR96

Mittleres Gewicht (A) mittels Hebezeug auf ebenem Untergrund abstellen.

Die seitlichen Gewichte (B) am mittleren Gewicht anordnen und Aufnahmewelle (C) montieren.

Muttern (D) mit 300 N˙m (220 lb-ft) anziehen.

Die Bolzen (E) auf maximale Länge einstellen.

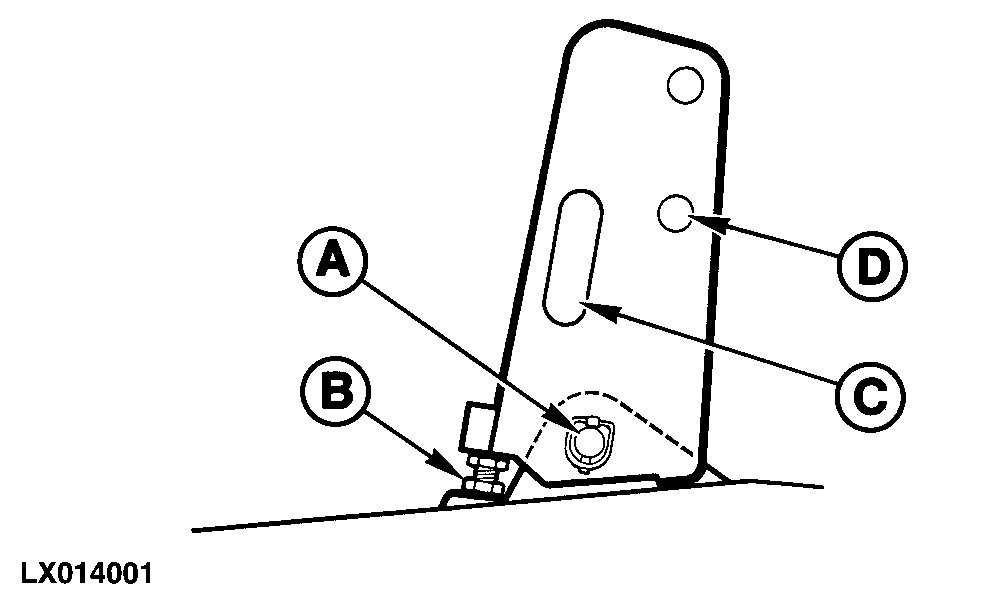

LX014001-UN-02APR96

Der Oberlenkerhalter bietet eine Vorrichtung (C) zur Aufbewahrung von Distanzstücken bei Nichtgebrauch.

Bei Nichtgebrauch des Oberlenkerhalters wird dieser gekippt und über die Bohrung (D) am Gewicht befestigt.
