Bedienungshebel Zusatzsteuergeräte

Stellung der Bedienungshebel

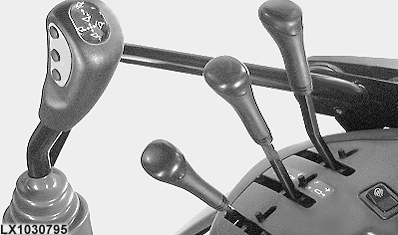

LX1030795-UN-29JAN03

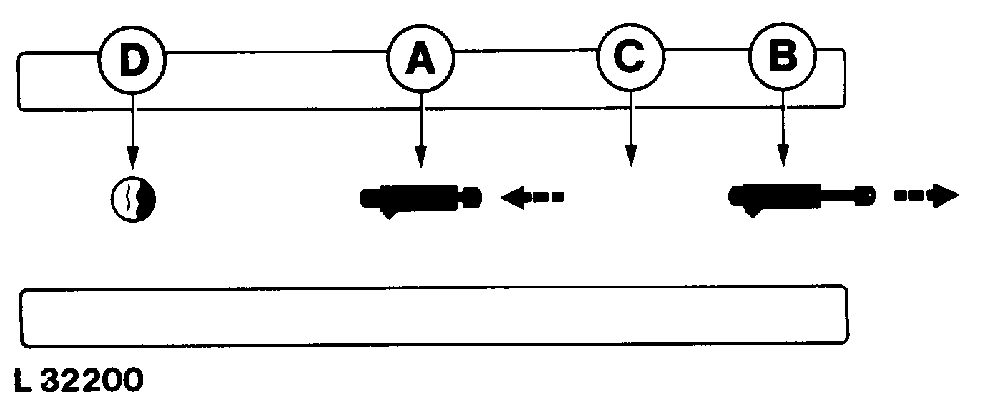

L32200-UN-13APR00

Der Bedienungshebel kann in 4 Positionen gebracht werden.

(A) - Einfahren

In der Stellung Einfahren wird der Fernsteuerzylinder eingefahren.

(B) - Ausfahren

In der Stellung Ausfahren wird der Fernsteuerzylinder ausgefahren.

(C) - Neutralstellung

In der Neutralstellung wird die Position des Fernsteuerzylinders gehalten.

(D) - Schwimmstellung

In der Schwimmstellung (Kolben des Fernsteuerzylinders kann sich frei bewegen) kann das angebaute Gerät der Bodenkontur folgen.

HINWEIS: Werden zusätzlich externe Ventile benutzt, dann zum Abschalten der jeweiligen Hydraulikfunktion auch den Bedienungshebel in Neutralstellung bringen.

Transportsicherung

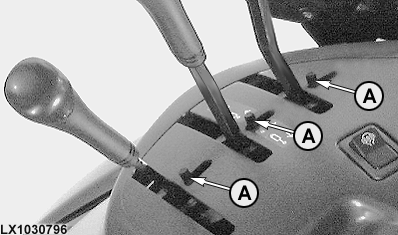

LX1030796-UN-29JAN03

ACHTUNG: Bei Straßenfahrten oder wenn die Bedienungshebel in Neutralstellung nicht benötigt werden, die Bedienungshebel mit den Sperren (A) verriegeln. Andernfalls kann es während der Fahrt zu unbeabsichtigter Betätigung der Bedienungshebeln kommen, was zu schweren Unfällen führen kann.
