Verstellen des Zugpendels

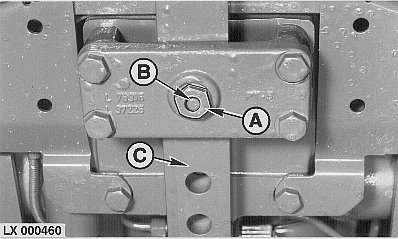

LX000460-UN-09AUG94

A - Sechskantstopfen

B - Sicherungsbolzen

C - Zugpendel

Das Zugpendel kann auf drei verschiedene Längen eingestellt werden:

250 mm (9.8 in.), 350 mm (13.8 in.) und 400 mm (15.7 in.).

Diese Maße geben den Abstand zwischen Zapfwellenende und Anhängepunkt des Zugpendels an.

1. Sechskantstopfen (A) herausschrauben.
2. Sicherungsbolzen (B) herausnehmen.
3. Zugpendel (C) verstellen und Sicherungsbolzen wieder anbringen.
4. Sechskantstopfen (A) mit 310 N˙m (225 lb-ft) festziehen.
