Spurverstellung der Hinterräder

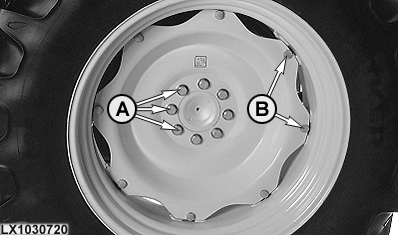

LX1030720-UN-13JAN03

A - 500 N˙m (370 lb-ft)

B - 230 N˙m (170 lb-ft)

WICHTIG: Der axiale Abstand zwischen Reifen und Kotschützer darf nicht kleiner als 40 mm (1.57 in.) sein.

Der radiale Abstand zwischen Reifen und Kotschützer darf nicht kleiner als 60 mm (2.36 in.) sein.

Die Spurweite kann durch Versetzen oder Umdrehen der Felgen verstellt werden.

Zusätzlich können die kompletten Räder auf der anderen Seite des Traktors angebaut werden. Dabei die Laufrichtung der Reifen beibehalten.

Nach der Einstellung Radschrauben mit dem vorgeschriebenen Drehmoment festziehen (siehe Abschnitt ”Einlaufzeit”).

Die Stellungen der Radschüsseln und Hinterradfelgen zueinander in den einzelnen Spurweiten sind in den folgenden Abbildungen gezeigt. Betrachten Sie diese Zeichnungen, bevor Sie mit der Spurverstellung beginnen.

WICHTIG: Nach einer Spureinstellung das Anzugsmoment dieser Radmuttern nach 4 und 8, sowie des öfteren innerhalb der nächsten 100 Betriebsstunden prüfen.
