AutoQuad Plus-Getriebe schalten

LX1047100-UN-13AUG08

LX1047101-UN-15SEP08

Dieses Getriebe wird wie das PowrQuad Plus-Getriebe geschaltet (siehe vorstehende Beschreibung). Zusätzlich bietet es zwei Funktionen: ”Schaltautomatik” und ”Programmierung größter Gang der Schaltautomatik”.

Schaltautomatik

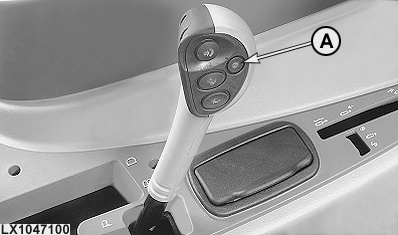

Die Automatik wird durch einmaliges Betätigen der Taste (A) aktiviert.

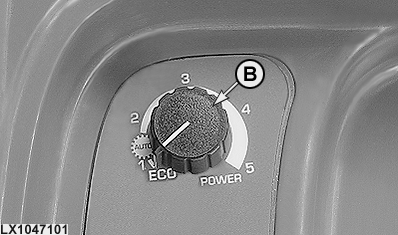

Die Gänge in der jeweiligen Gruppe werden in Abhängigkeit von der Stellung des Hand- bzw. Fußgases geschaltet, sobald die Motor-Drehzahl einen Höchst- bzw. einen Tiefstwert erreicht hat. Diese Werte können mit dem Potentiometer (B) eingestellt werden.

Durch erneutes Betätigen der Taste (A) oder durch manuelles Schalten eines Ganges wird die Automatik deaktiviert.

WICHTIG: Der ”Eco mode” eignet sich NUR für leichte Feldarbeiten oder für Straßenfahrten ohne große Zuglasten.

Eco mode: Hand- / Fußgas mehr als 85% Richtung Vollgas und Motordrehzahl über 1872 1/min: Getriebe schaltet hoch.
Hand- / Fußgas mehr als 55% Richtung Vollgas und Motordrehzahl unter 1300 1/min: Getriebe schaltet runter.
Hand- / Fußgas weniger als 55% Richtung Vollgas und Motordrehzahl unter 1100 1/min: Getriebe schaltet runter.

Power mode: Hand- / Fußgas mehr als 85% Richtung Vollgas und Motordrehzahl über 2280 1/min: Getriebe schaltet hoch.
Hand- / Fußgas mehr als 55% Richtung Vollgas und Motordrehzahl unter 1720 1/min: Getriebe schaltet runter.
Hand- / Fußgas weniger als 55% Richtung Vollgas und Motordrehzahl unter 1100 1/min: Getriebe schaltet runter.

Zwischenstellungen: Die Schaltdrehzahlen lassen sich mit dem Potentiometer (B) stufenlos zwischen den Eco- und Power mode-Drehzahlen einstellen.

Programmierung größter Gang der Schaltautomatik

LX1047100-UN-13AUG08

LX1033449-UN-26SEP03

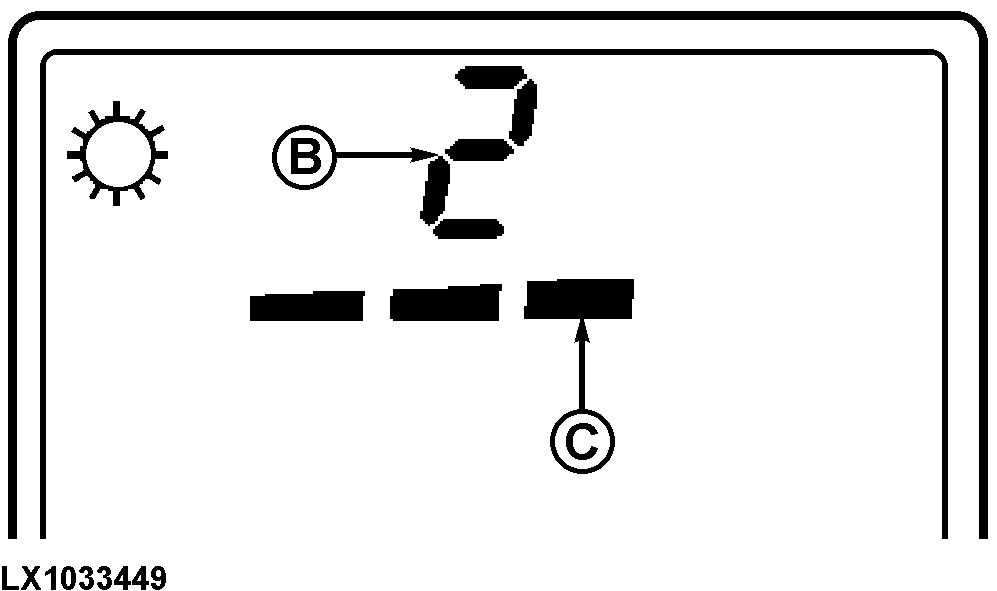

A - Automatiktaste

B - aktueller Gang

C - größtmöglicher Gang

HINWEIS: Zur Programmierung muß die Auto-Funktion ausgeschaltet sein.

Zusätzlich zur Aktivierung der Schaltautomatik kann mit der Taste (A) der größtmögliche Gang festgelegt werden. Dabei gilt folgendes:

• einmal drücken = größter Gang ist der 4.
• zweimal kurz hintereinander drücken = größter Gang ist der 3.
• dreimal kurz hintereinander drücken = größter Gang ist der 2.

Diese Einstellung geht verloren, sobald die Schaltautomatik abgeschaltet wird.

Im nebenstehenden Beispiel ist der aktuelle Gang (B) der 2. und der größtmögliche (C) der 3. (drei Balken).
