Fanghaken-Unterlenker

LX1033644-UN-17MAY04

Diese Unterlenker sind für Gerätekugeln der Kategorie II vorgesehen.

WICHTIG: Es müssen die passenden Kugeln verwendet werden.

Kategorie	Kugeldurchmesser (a)
II	56 mm (2.2 in.)

Bedienung der Fanghaken

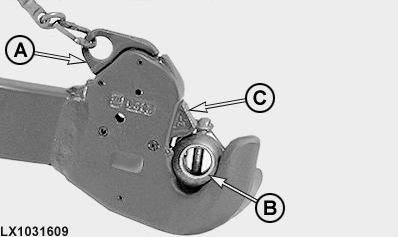

LX1031609-UN-18JAN05

A - Bedienteil

B - Kugel

C - Bolzen

Die Fanghaken können mit dem Bedienteil (A) per Hand oder per Seilzug betätigt werden.

WICHTIG: Vergewissern Sie sich, daß die Fanghaken richtig verriegelt sind:

Das Bedienteil (A) muß ganz am Fanghaken anliegen, die Kugel (B) darf kein merkliches Spiel haben und der Bolzen (C) muß die Kugel umschließen.

Bei Fanghaken mit Seilbedienung gilt: Nach dem Kuppeln auf die Seilverlegung achten, um ein unbeabsichtigtes Öffnen durch übermäßiges Durchhängen oder durch Erfassen durch Bewuchs oder Äste auszuschließen.

HINWEIS: Die Fanghaken können in geöffneter Position arretiert werden.

Um die Fanghaken wieder zu schließen, Bedienteil zuerst schräg nach oben ziehen.

Anhängen des Gerätes:

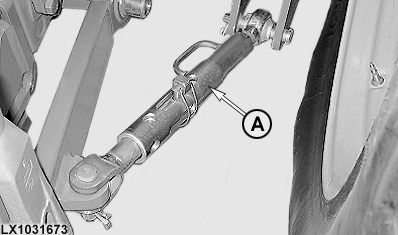

LX1031673-UN-19FEB03

A - Stabilisierungsstrebe

1. Unterlenker mit der Stabilisierungsstrebe (A) - falls vorhanden - auf das Maß für Geräte der Kategorie II einstellen.

2. Den Traktor mit abgelassenen Unterlenkern so weit zurückfahren, bis sich die Fanghaken unter den Anhängebolzen des Gerätes befinden.

3. Unterlenker so weit anheben, bis die Fanghaken die Anhängebolzen aufgenommen und durch Verriegelung gesichert haben.

4. Den Oberlenker auf die erforderliche Länge einstellen und mit dem oberen Anhängepunkt des Gerätes verbinden.

WICHTIG: Vergewissern Sie sich, daß das Anhängegerät richtig verriegelt ist.

Unterlenker Hakenverriegelung

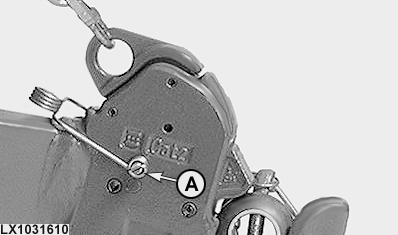

LX1031610-UN-18JAN05

A - Sicherungs-Teilesatz

ACHTUNG: Beim Anbau von Geräten mit asymmetrischer Last (z.B. Seitenausleger- Mähwerke) oder beim Durchfahren von hohem Bewuchs bzw. bei Forstarbeiten müssen die Unterlenker-Fanghaken gegen unbeabsichtigtes Öffnen gesichert werden.

John Deere Sicherungs-Teilesatz AL165485 in beiden Fanghaken verwenden.
