HMS - Elektronische Fahrerunterstützung — Details

LX1030745
LX1030745-UN-27JAN03

LX1030747
LX1030747-UN-27JAN03

LX1030746
LX1030746-UN-14JAN03

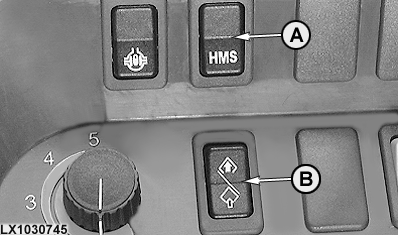

A - Ein- / Aus-Schalter HMS

B - Aufnahme- / Speichern-Schalter

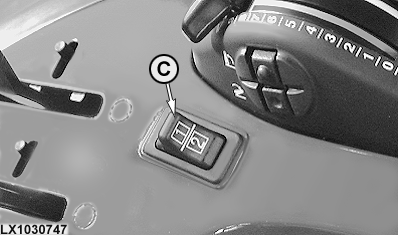

C - Programm-Schalter

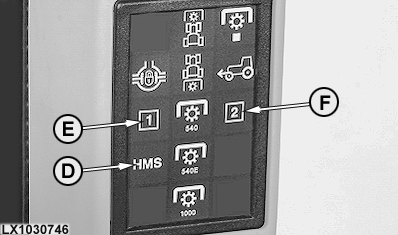

D - Anzeige-Lampe HMS

E - Anzeige-Lampe Programm 1

F - Anzeige-Lampe Programm 2


Bedienungselemente (Grundlagen)

Ein- / Aus-Schalter (A):

Wird der Schalter betätigt, so ertönt ein Signalton.

  • Wird dieser Schalter betätigt, während der HMS-Modus an ist, dann wird der HMS-Modus beendet.
  • Wird der Schalter betätigt und der Programm-Schalter (C) ist nicht in Neutral-Stellung, dann wird der HMS-Modus nicht aktiviert.
  • Wird der Schalter betätigt, während ein Programm aufgezeichnet wird, dann wird die Programm-Aufzeichnung beendet und das Programm wird nicht gespeichert.
  • Wird der Schalter betätigt, während ein Programm ausgeführt wird, dann wird die Programm-Ausführung abgebrochen.

Aufnahme- / Speichern-Schalter (B):

Wird der Schalter betätigt, so ertönt ein Signalton.

  • Wird dieser Schalter betätigt, während der HMS-Modus aus ist, dann hat das keine Wirkung.
  • Wird der Schalter betätigt, während der HMS-Modus an ist, dann beginnt die Programm-Aufzeichnung.
  • Wird der Schalter während der Programm-Aufzeichnung betätigt, dann wird das entsprechende Programm (1 oder 2) gespeichert.

LX1030747
LX1030747-UN-27JAN03

Programm-Schalter (C):

  • Wird dieser Schalter betätigt, während der HMS-Modus aus ist, dann hat das keine Wirkung.
  • Wird der Schalter betätigt, während der HMS-Modus an ist, dann wird das entsprechende Programm (1 oder 2) gestartet.
  • Wird der Schalter während der Programm-Aufzeichnung betätigt, so werden die folgenden Funktionen dem entsprechenden Programm zugeordnet.




Funktionen, die aufgezeichnet werden können

Differentialsperre:

Der Status ”ein” / ”aus” wird aufgezeichnet.

Frontantrieb:

Der Status ”Bremsunterstützung (aus)”, ”ein” und ”Auto” wird aufgezeichnet.

HINWEIS: Während der Programm-Ausführung durch HMS, das eine Frontantriebs-Funktion enthält, muß der Frontantriebs-Schalter in der Stellung ”ein” oder ”Auto” sein. Wird der Frontantrieb durch HMS abgeschaltet, so zeigt die Frontantriebskontrollampe ”Dunkelblinken” (kurz an, lang aus) bis HMS den Frontantrieb wieder zuschaltet oder bis der Frontantriebsschalter in die Stellung ”aus” gebracht wird. Falls HMS während des Dunkelblinkens abgeschaltet wird, so wechselt die Frontantriebskontrollampe in ”Hellblinken” (gleich lang an und aus) bis der Frontantriebsschalter in die Stellung ”aus” gebracht wird.

Heckzapfwelle:

Der Status ”ein” / ”aus” wird aufgezeichnet.

HINWEIS: Während der Programm-Ausführung durch HMS, das eine Zapfwellen-Funktion enthält, muß der Zapfwellen-Schalter in der Stellung ”ein” sein. Wird die Zapfwelle durch HMS abgeschaltet, so zeigt die Zapfwellen-Kontrollampe ”Dunkelblinken” (kurz an, lang aus) bis HMS die Zapfwelle wieder zuschaltet oder bis der Zapfwellen-Schalter in die Stellung ”aus” gebracht wird. Falls HMS während des Dunkelblinkens abgeschaltet wird, so wechselt die Zapfwellen-Kontrollampe in ”Hellblinken” (gleich lang an und aus) bis der Zapfwellen-Schalter in die Stellung ”aus” gebracht wird.

Frontzapfwelle:

Der Status ”ein” / ”aus” wird aufgezeichnet.

HINWEIS: Während der Programm-Ausführung durch HMS, das eine Zapfwellen-Funktion enthält, muß der Zapfwellen-Schalter in der Stellung ”ein” sein. Wird die Zapfwelle durch HMS abgeschaltet, so zeigt die Zapfwellen-Kontrollampe ”Dunkelblinken” (kurz an, lang aus) bis HMS die Zapfwelle wieder zuschaltet oder bis der Zapfwellen-Schalter in die Stellung ”aus” gebracht wird. Falls HMS während des Dunkelblinkens abgeschaltet wird, so wechselt die Zapfwellen-Kontrollampe in ”Hellblinken” (gleich lang an und aus) bis der Zapfwellen-Schalter in die Stellung ”aus” gebracht wird.

Kraftheber:

Die Funktionen ”heben”, ”senken” und ”Schnelleinzug” werden aufgezeichnet.

HINWEIS: Während der Programm-Ausführung durch HMS, das eine Kraftheber-Funktion enthält, muß der Bedienschalter der Dreipunkt-Aufhängung in der Neutral-Stellung sein.


Aufzeichnen eines Programmes

LX1030745
LX1030745-UN-27JAN03

LX1030747
LX1030747-UN-27JAN03

LX1030746
LX1030746-UN-14JAN03

A - Ein- / Aus-Schalter HMS

B - Aufnahme- / Speichern-Schalter

C - Programm-Schalter

D - Anzeige-Lampe HMS

E - Anzeige-Lampe Programm 1

F - Anzeige-Lampe Programm 2

HINWEIS: Um Funktionen für die Zapfwellen oder den Kraftheber aufzeichnen zu können, muß der Traktor mindestens 0,5 km/h (0.31 mph) fahren. Die Aufzeichnung kann unterbrochen werden, wenn der Traktor vorübergehend weniger als 0,5 km/h (0.31 mph) fährt. Dauert die Unterbrechung länger als 60 Sekunden, so wird die Aufzeichnung verworfen.

Die Funktionen ”Frontzapfwelle ein”, ”Heckzapfwelle ein” und ”Dreipunkt-Aufhängung absenken” können nur aufgezeichnet werden, wenn der Traktor vorwärts fährt.

  1. Ein- / Aus-Schalter (A) drücken, die Anzeige-Lampe HMS (D) leuchtet auf.

  2. Aufnahme- / Speichern-Schalter (B) drücken, die Lampe (D) blinkt und ein Signalton ertönt alle 2 Sekunden.

  3. Programm-Schalter (C) bei ”1” oder ”2” drücken. Die Programm-Anzeige-Lampe (E) oder (F) blinkt.

  4. Gewünschte Traktor-Funktionen ausführen.

  5. Abschließend erneut den Aufnahme- / Speichern-Schalter (B) drücken. Das aufgezeichnete Programm wird gespeichert. Die Programm-Anzeige-Lampe erlischt, die Anzeige-Lampe HMS leuchtet dauernd.




Abbruch einer Aufzeichnung

Die folgenden Aktionen bewirken einen Abbruch einer Aufzeichnung:

  1. Der Ein- / Aus-Schalter HMS wird betätigt.

  2. Es wurde innerhalb von 60 Sekunden kein Programm ausgewählt.

  3. Es wurde innerhalb von 60 Sekunden keine Funktion ausgeführt.

  4. Der Aufnahme- / Speichern-Schalter wurde nicht innerhalb von 60 Sekunden nach Ausführung der ersten Funktion betätigt.

  5. Eine Zapfwelle wurde eingeschaltet, das Getriebe ist aber nicht in einem Vorwärtsgang.

  6. Die Dreipunkt-Aufhängung wurde gesenkt, das Getriebe ist aber nicht in einem Vorwärtsgang.

  7. Kein Fahrer auf dem Sitz und der Traktor hat sich mehr als 5 Sekunden nicht bewegt.

  8. Am Programm-Schalter wurde ein Fehler entdeckt.




Anzeigen gespeicherter Programme

Wenn HMS eingeschaltet wird, dann werden alle Funktionen der beiden gespeicherten Programme nacheinander für jeweils 2 Sekunden angezeigt.

Die Anzeige erfolgt erneut, wenn der Fahrer bei aktivem HMS den Sitz für mehr als 30 Sekunden verläßt.

Anzeige

Bedeutung


SE-1

Programm 1

SE-2

Programm 2

dLon

Differentialsperre ein

dLoF

Differentialsperre aus

Fdon

Frontantrieb ein

FdoF

Frontantrieb aus

Pton

Heckzapfwelle ein

PtoF

Heckzapfwelle aus

FPto

Frontzapfwelle ein

FPoF

Frontzapfwelle aus

HUP

Dreipunkt-Aufhängung nach oben

Hdn

Dreipunkt-Aufhängung nach unten

End

Programm-Ende




Ausführen gespeicherter Programme

HINWEIS: Der Traktor muß mindestens 0,5 km/h (0.31 mph) fahren, damit aufgezeichnete Programme ausgeführt werden.

Vor Ausführung von Programmen, die Frontantriebs- und/oder Zapfwellen-Funktionen enthalten, müssen Frontantrieb und/oder Zapfwelle(n) eingeschaltet sein. HMS kann die jeweiligen Schalter nicht physisch ”einschalten”.

Vor Ausführung von Programmen, die Kraftheber-Funktionen enthalten, muß der entsprechende Hebel in Neutral-Stellung sein.

  1. Ein- / Aus-Schalter (A) drücken, die Anzeige-Lampe HMS (D) leuchtet auf.

  2. Zur Auswahl des gewünschten Programmes den Programm-Schalter (C) in Richtung ”1” oder ”2” drücken. Die Programm-Anzeige-Lampe (E) oder (F) leuchtet auf. Nach Durchführung des Programmes erlischt diese Lampe wieder.




Funktionsstörungen

Tritt bei einer Funktion, die Bestandteil eines Programmes ist, eine Funktionsstörung auf, dann gilt folgendes:

  • Trat die Störung vor Programm-Start auf, dann wird das Programm nicht ausgeführt.
  • Tritt die Störung während der Programm-Ausführung auf, dann wird die betroffene Funktion ignoriert. Der Ablauf der anderen Funktionen erfolgt unverändert.




Manueller Eingriff bei laufendem Programm

Wird bei laufendem Programm eine der gespeicherten Funktionen manuell betätigt, so wird diese Funktion für den restlichen Programm-Ablauf ignoriert. Die Funktion wird nicht aus dem Programm entfernt. Der Ablauf der anderen Funktionen erfolgt unverändert.




Abbruch eines laufenden Programmes

Die folgenden Aktionen bewirken einen Abbruch des laufenden Programmes:

  1. Am Programm-Schalter wurde das andere Programm gedrückt.

  2. Der Ein- / Aus-Schalter wurde gedrückt.

  3. Der Aufnahme- / Speichern-Schalter wurde gedrückt.

  4. Die Ausführung des Programmes dauerte länger als 60 Sekunden.

  5. Eine Zapfwelle sollte zugeschaltet werden, das Getriebe ist aber nicht in einem Vorwärtsgang.

  6. Die Dreipunkt-Aufhängung sollte gesenkt werden, das Getriebe ist aber nicht in einem Vorwärtsgang.

  7. Der Fahrer hat den Sitz verlassen und der Traktor hat sich mehr als 5 Sekunden nicht mehr bewegt.

  8. Der Kraftheber oder ein Zusatzsteuergerät führen die gewünschte Funktion nicht aus.

  9. Am Programm-Schalter wurde ein Fehler entdeckt.

Wurde das laufende Programm abgebrochen und Funktionen wurden schon ausgeführt, dann agiert HMS wie folgt:

  • Differentialsperre wird ausgeschaltet.
  • Zustand des Frontantriebes bleibt unverändert.
  • Alle Zapfwellen werden abgeschaltet.
  • Bewegung des Krafthebers wird gestoppt.




Löschen gespeicherter Programme

  1. Ein- / Aus-Schalter drücken, die Anzeige-Lampe HMS leuchtet auf.

  2. Aufnahme- / Speichern-Schalter drücken, die HMS-Lampe blinkt und ein Signalton ertönt alle 2 Sekunden.

  3. Zur Auswahl des zu löschenden Programmes den Programm-Schalter bei ”1” oder ”2” drücken. Die Programm-Anzeige-Lampe blinkt.

  4. Keine Traktor-Funktionen ausführen.

  5. Abschließend erneut den Aufnahme- / Speichern-Schalter drücken. Das ausgewählte Programm wird gelöscht. Die Programm-Anzeige-Lampe erlischt, die Anzeige-Lampe HMS leuchtet dauernd.
