Bedienung und Funktion der Zapfwellen-Fernbedienung

LX1030783-UN-31JAN03

LX1047115-UN-19AUG08

LX1030785-UN-27JAN03

LX1047116-UN-19AUG08

A - Vorwahlschalter

B - Heck-Zapfwellenschalter

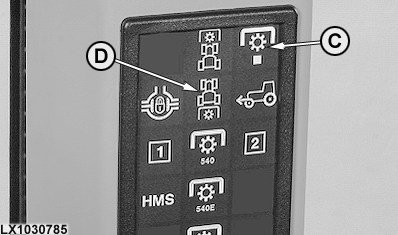

C - Kontrollampe Vorwahlschalter

D - Kontrollampe Heck-Zapfwelle

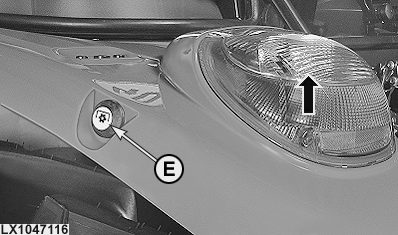

E - Fernbedienungsschalter

Unabhängig davon, ob ein Traktor mit HMS ausgerüstet ist oder nicht, kann die Heck-Zapfwelle wie zuvor beschrieben ein- und ausgeschaltet werden.

Soll die Heck-Zapfwelle von außen betätigt werden, muß zuerst der Vorwahlschalter (A) gedrückt (Kontrollampen (C) und (D) leuchten auf) und danach der Heck-Zapfwellenschalter (B) eingeschaltet werden (Zapfwelle läuft noch nicht; unterbrochenes Pfeifsignal; Warnblinkanlage blinkt). Nach diesem Vorgang kann die Heck-Zapfwelle von außen eingeschaltet werden:

Fernbedienungsschalter (E) am Kotflügel drücken: Heck-Zapfwelle läuft an (Warnblinkanlage geht aus; hintere Blinkleuchte brennt; siehe Pfeil).

Fernbedienungsschalter (E) nach weniger als 4 Sekunden loslassen: Heck-Zapfwelle läuft aus (unterbrochenes Pfeifsignal; Warnblinkanlage blinkt).

Soll die Heckzapfwelle auf Dauerbetrieb geschaltet werden, Fernbedienungsschalter (E) so lange (4 Sekunden) drücken, bis Dauerlicht der hinteren Blinkleuchte (siehe Pfeil) erlischt.

Zum Ausschalten der Heck-Zapfwelle Fernbedienungsschalter (E) (unterbrochenes Pfeifsignal; Warnblinkanlage blinkt) oder in der Fahrerkabine den Heck-Zapfwellenschalter (B) betätigen.

HINWEIS: Wurde die Heck-Zapfwelle in der Fahrerkabine eingeschaltet, kann diese auch mit dem Fernbedienungsschalter (E) aus-, aber nicht mehr eingeschaltet werden.
