Heckzapfwellendrehzahl wählen

LX1047117-UN-19AUG08

LX1030787-UN-27JAN03

ACHTUNG: Vor dem Einschalten der Zapfwelle sicherstellen, daß die gewählte Zapfwellendrehzahl des Traktors der Zapfwellendrehzahl des Geräts entspricht. Andernfalls kann es zu schweren Schäden am Gerät kommen.

Unfallgefahr!

Die Zapfwelle wird ein- und ausgeschaltet wie unter ”Zapfwelle schalten” beschrieben. Zum Wählen der Zapfwellendrehzahl muß die Zapfwelle ausgeschaltet sein.

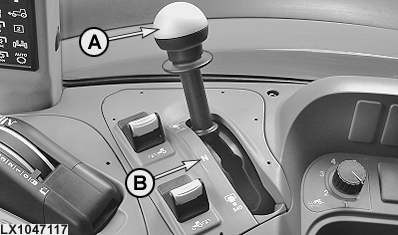

Die Zapfwellendrehzahl wird mit dem Hebel (A) entsprechend dem Schaltschema (B) gewählt. In der/den mit ”N” markierten Stellung(en) kann die Zapfwelle mit der Hand gedreht werden, um die Gelenkwelle leichter anschließen zu können.

ACHTUNG: Beim Anschließen eines Gerätes muß der Motor ausgeschaltet sein.

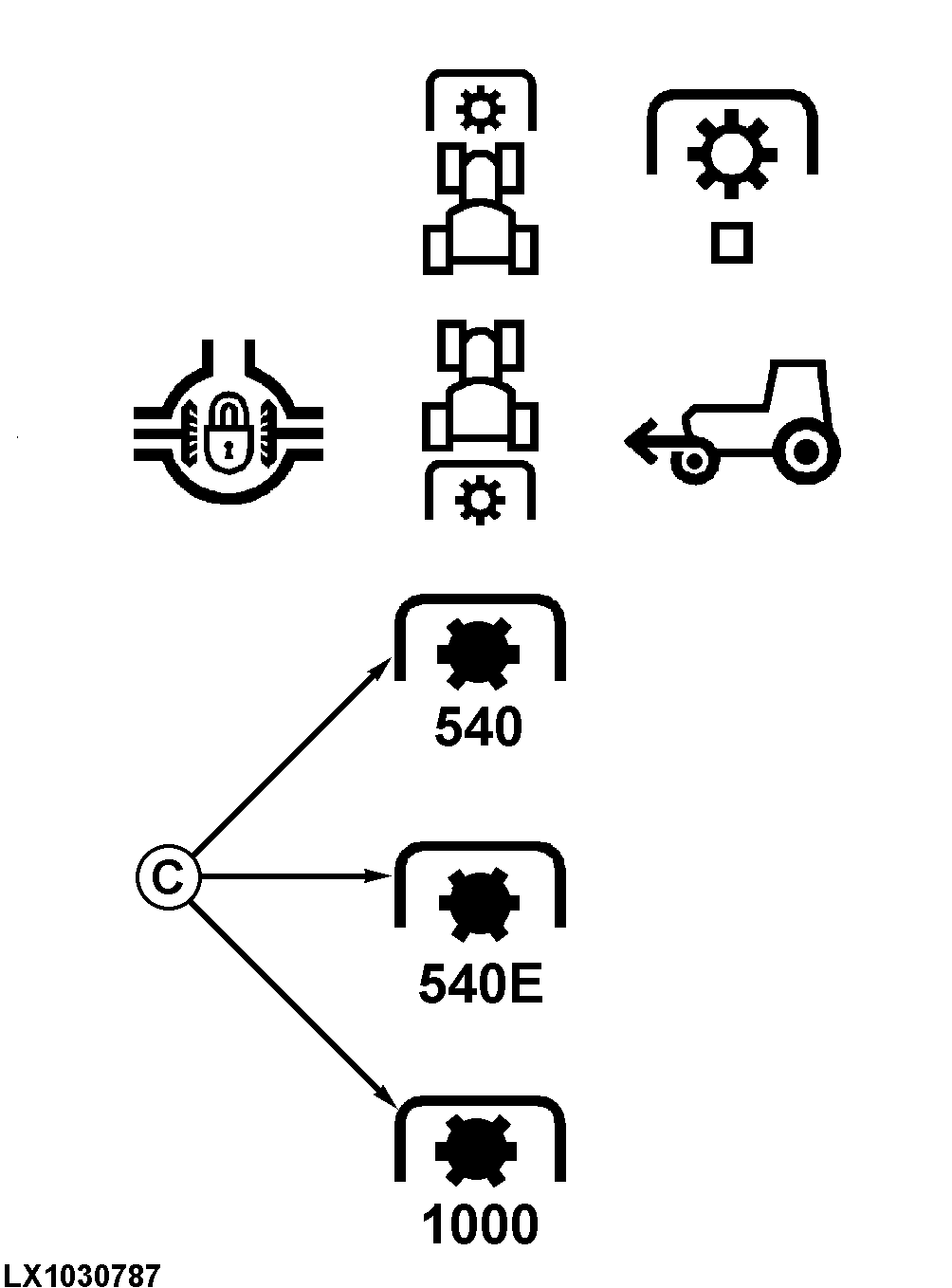

Die gewählte Zapfwellendrehzahl wird durch die Lampen (C) angezeigt.

HINWEIS: Sowohl das Schaltschema als auch die Anordnung der Lampen sind je nach Traktormodell unterschiedlich.
