Kotflügel einstellen (starre Kotflügel)

Die Vielzahl der Verstellmöglichkeiten läßt eine individuelle Einstellung der Kotflügel zu. Abhängig von Bereifung, Spurweite und Lenkeinschlag können die Kotflügel in Neigung, Weite und Höhe eingestellt werden. Hierbei folgende Arbeitsschritte durchführen:

1.
   LX1037579-UN-10MAR06


   LX1037580-UN-10MAR06

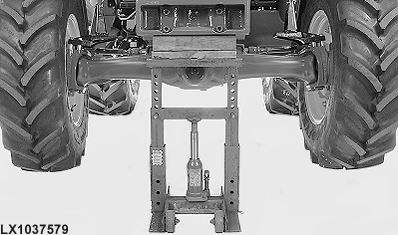

   Traktor vorne so weit anheben, daß die Frontantriebsachse vollständig gependelt werden kann.

---




2. Lenkung in beide Richtungen einschlagen und Achse pendeln, um die günstigste Anbauposition für die Kotflügel zu ermitteln.

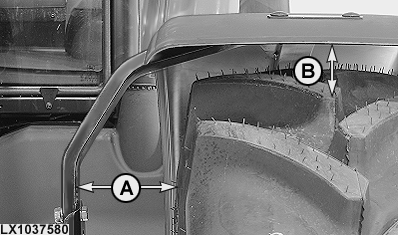

3. Position des Kotflügels so einstellen, daß die gezeigten Mindestabstände eingehalten werden, ohne daß es zur Berührung mit Traktorkomponenten kommt.

   A = 40 mm (1.57 in.), B = 60 mm (2.36 in.)

4.
   LX1037546-UN-21OCT05

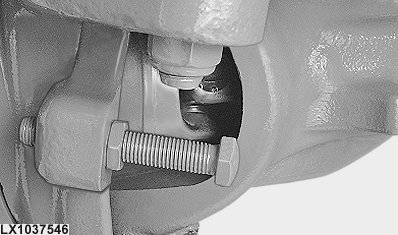

   Unbedingt zusätzlich den Lenkanschlag so einstellen, daß eine Berührung des Rades oder des Kotflügels mit Traktorkomponenten verhindert wird.

---

Schrauben mit folgenden Drehmomenten festziehen:

LX1037581-UN-10MAR06

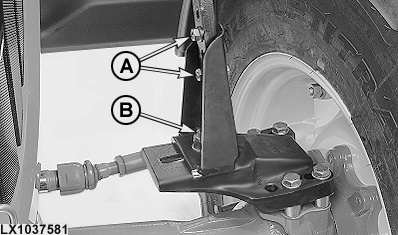

A - Sechskantschrauben, Kotflügelträger

B - Sechskantschraube, Basisteil

Schrauben (A)..............	150 N˙m (110 lb-ft)
Schraube (B)..............	200 N˙m (150 lb-ft)
