Hydraulische Wagenanhängevorrichtung

LX1031649
LX1031649-UN-03FEB03

LX1031664
LX1031664-UN-17FEB03

LX1031665
LX1031665-UN-17FEB03

LX1031666
LX1031666-UN-17FEB03

LX1031667
LX1031667-UN-17FEB03

1 - Anhängevorrichtung in Aufnahmestellung

2 - Anhängevorrichtung in Ruhestellung

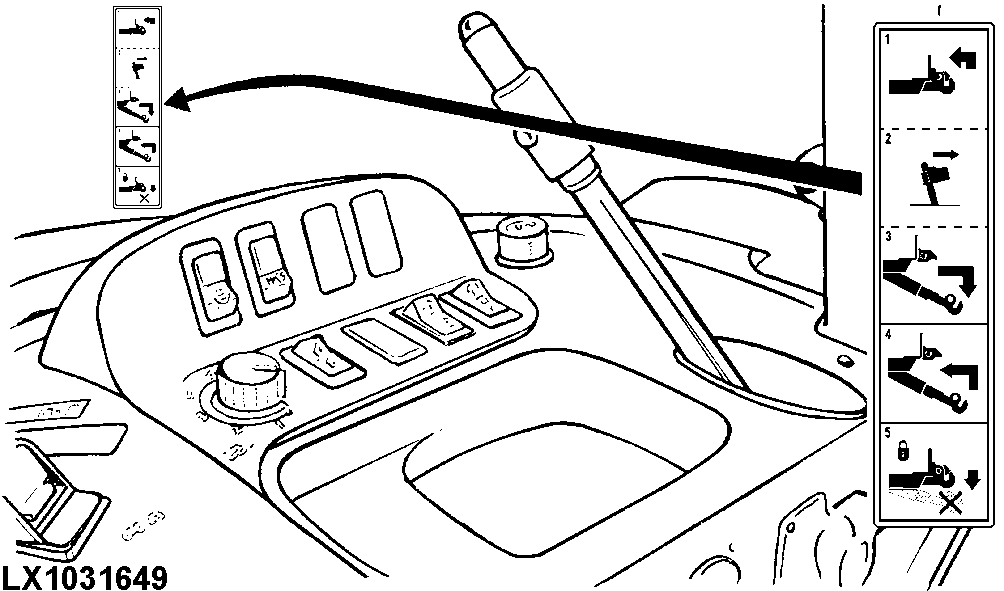

Diese Anhängevorrichtung kann mit dem Kraftheber und einem Zusatzsteuergerät bedient werden.

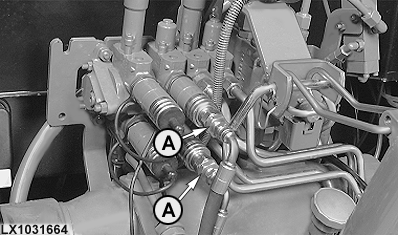

  1. Hydraulikschläuche (A) an die Schnellkupplungen anschließen und Motor starten.

  2. Unterlenker vollständig anheben.

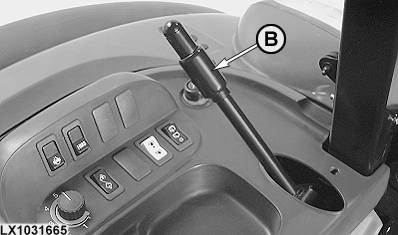

  3. Entriegelungshebel (B) ziehen und halten.

  4. Unterlenker absenken und Entriegelungshebel (B) loslassen, während sich die Unterlenker nach unten bewegen (der Hebel bleibt in der Offen-Stellung stehen).

  5. Anhängehaken mit dem Zusatzsteuergerät ganz ausfahren.

  6. Unterlenker und damit Anhängehaken auf die gewünschte Höhe ablassen und unter der Zugöse des Anhängers anordnen.

  7. Unterlenker anheben und Zugöse des Anhängers mit dem Anhängehaken aufnehmen. Unterlenker vollständig anheben.

  8. Anhängehaken mit dem Zusatzsteuergerät wieder ganz einfahren, bis er vollständig eingerastet ist (der Hebel (B) bewegt sich in seine Ausgangsstellung).

  9. Unterlenker ablassen.

  10. Sich vergewissern, dass die Anhängevorrichtung vorschriftsmäßig verriegelt ist. Ist dies der Fall, wird sie sich weder senken, wenn die Unterlenker abgesenkt werden, noch wird sie ausfahren, wenn das Zusatzsteuergerät betätigt wird.

WICHTIG: Ist das Entriegeln schwergängig oder das Einrasten erfolgt nicht automatisch (Punkt 3 oder 8 in der vorstehenden Liste) dann die Einstellung der Hubspindeln bzw. des Hakens der Wagenanhängevorrichtung vom John Deere-Händler überprüfen lassen.



ACHTUNG:

LX1031668
LX1031668-UN-17FEB03

Vergewissern Sie sich vor der Fahrt, dass die Anhängevorrichtung ganz angehoben und verriegelt ist (senkrecht und waagrecht).

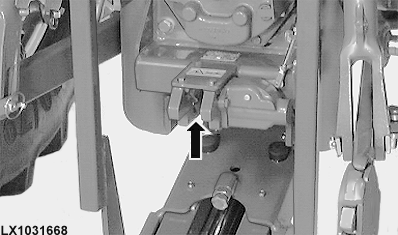

Bei abgelassener Anhängevorrichtung NICHT in die Aufnahme-Öffnung (siehe Pfeil) fassen. Verletzungsgefahr!

HINWEIS: Bauteile der Wagenanhängevorrichtung, die durch den Gebrauch Verschleiß aufweisen können, alle 250 Stunden überprüfen (siehe Wartung alle 250 Stunden). Gegebenenfalls austauschen.

Die zulässigen Stütz- und Anhängelasten sind unter Technische Angaben aufgeführt.

LX1031669
LX1031669-UN-17FEB03

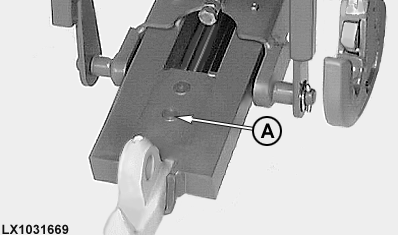

Der Haken der Wagenanhängevorrichtung kann ohne Werkzeug gegen ein Zugpendel ausgetauscht werden. Dazu den Bolzen (A) nach oben herausnehmen.

OU12401,0001A3B-29-20101018
