Zugpendel (verstellbar)

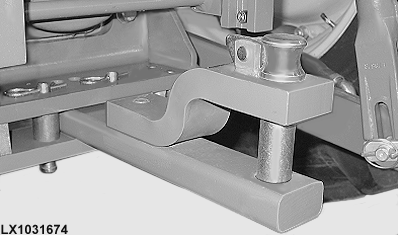

LX1031674
LX1031674-UN-19FEB03

Das Zugpendel dient zum Ziehen von angehängten Lasten aller Art, insbesondere von zapfwellengetriebenen Geräten.

Durch den günstigen Anhängepunkt wird eine Erhöhung der Hinterachslast bei geringer Vorderachsentlastung erreicht.

Das Zugpendel kann in seiner Länge, wie auch in seinem Schwenkbereich verstellt werden.

Die zulässigen Stütz- und Anhängelasten sind unter ”Technische Angaben” aufgeführt.

HINWEIS: Bauteile des Zugpendels, die durch den Gebrauch Verschleiß aufweisen können, alle 250 Stunden überprüfen (siehe Wartung alle 250 Stunden). Gegebenenfalls austauschen.

HINWEIS: Zugfahrten mit seitlich verstelltem Zugpendel sind auf öffentlichen Straßen verboten!


Verriegelung der Anhängebolzen

ACHTUNG:

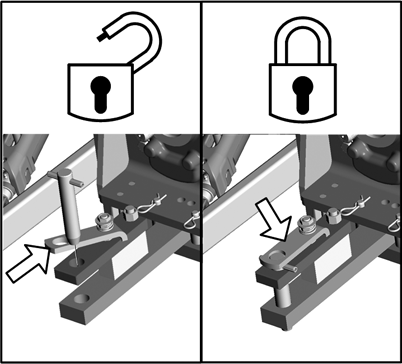

LX1054657
LX1054657-UN-03FEB12

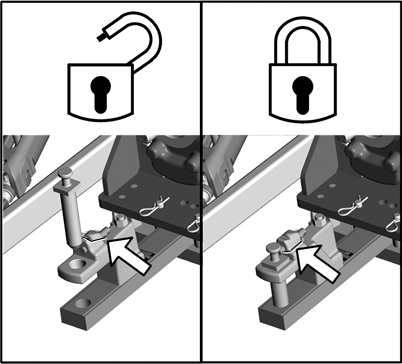

LX1054658
LX1054658-UN-03FEB12

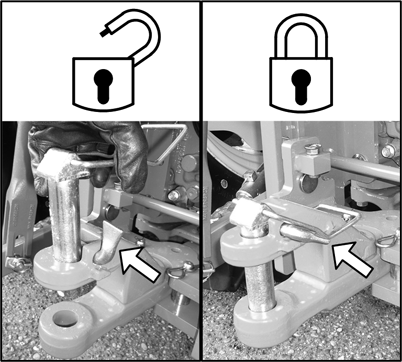

LX1054659
LX1054659-UN-03FEB12

Nach Anhängen des Anbaugerätes unbedingt sicherstellen, dass der Anhängebolzen verriegelt ist. Wenn der Bolzen nicht verriegelt ist, kann er während der Fahrt verloren gehen und schwerwiegende Unfälle verursachen.

OU12401,0001A3C-29-20120203
