Anhängekupplung (manuell bedienbar) auf Verschleiß prüfen

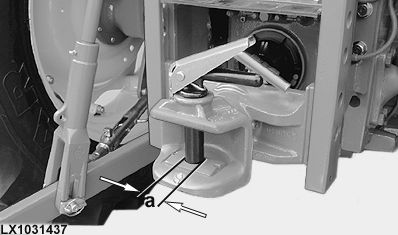

LX1031437-UN-24SEP03

ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

Durchmesser (a) des Kupplungsbolzens prüfen.

Kupplungsbolzen — Verschleißgrenze bzw. Mindestdurchmesser..............

29,0 mm (1.14 in.)

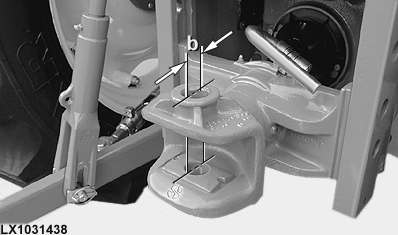

LX1031438-UN-24SEP03

Aufnahmebohrung oben und unten (in Fahrtrichtung) — Verschleißgrenze bzw. maximal zulässiger Durchmesser (oval)..............

35,0 mm (1.38 in.)

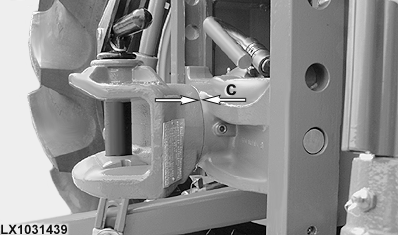

LX1031439-UN-29SEP03

Maximal zulässiges Spiel zwischen Kupplung und Aufnahme — Spiel..............

3,0 mm (0.12 in.)
