Anhängekupplung (manuell bedienbar, nur für Italien und Spanien) auf Verschleiß prüfen

ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

LX1031440-UN-23SEP03

LX1031441-UN-23SEP03

Durchmesser (a) des Kupplungsbolzens prüfen.

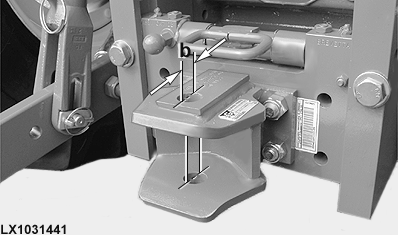

Durchmesser (b) der Aufnahmebohrung prüfen.

Spezifikationen bei Kupplungsbolzen mit Nenndurchmesser 28,0 mm (1.10 in.)
Kupplungsbolzen — Verschleißgrenze bzw. Mindestdurchmesser..............	26,5 mm (1.04 in.)
Aufnahmebohrung oben und unten (in Fahrtrichtung) — Verschleißgrenze bzw. maximal zulässiger Durchmesser (oval)..............	31,0 mm (1.22 in.)

Spezifikationen bei Kupplungsbolzen mit Nenndurchmesser 43,0 mm (1.69 in.)
Kupplungsbolzen — Verschleißgrenze bzw. Mindestdurchmesser..............	41,0 mm (1.61 in.)
Aufnahmebohrung oben und unten (in Fahrtrichtung) — Verschleißgrenze bzw. maximal zulässiger Durchmesser (oval)..............	46,0 mm (1.81 in.)
