Anhängekupplung (fernbedienbar) auf Verschleiß prüfen

LX1031444-UN-23SEP03

Kupplungsbolzen, zylindrische Form

LX1039100-UN-11JUL06

Kupplungsbolzen, ballige Form

ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

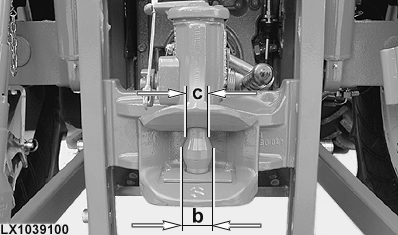

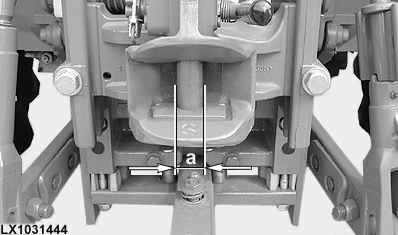

Durchmesser (a, b und c) des Kupplungsbolzens prüfen.

Kupplungsbolzen, zylindrische Form — Verschleißgrenze bzw. Mindestdurchmesser (a)..............	29,0 mm (1.14 in.)
Kupplungsbolzen, ballige Form — Verschleißgrenze bzw. Mindestdurchmesser (b)..............	36 mm (1.42 in.)
Kupplungsbolzen, ballige Form — Verschleißgrenze bzw. Mindestdurchmesser (c)..............	27 mm (1.06 in.)

LX1039101-UN-11JUL06

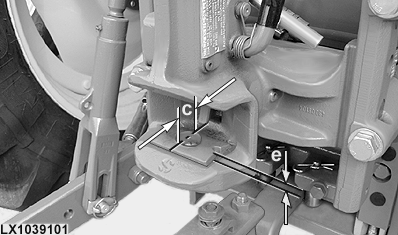

Durchmesser (c) der Aufnahmebohrung prüfen.

Aufnahmebohrung (unten in Fahrtrichtung) — Verschleißgrenze bzw. maximal zulässiger Durchmesser (c — oval)..............

34,0 mm (1.33 in.)

Stärke (e) der Verschleißplatte prüfen.

Verschleißplatte — Verschleißgrenze bzw. minimal zulässige Materialstärke (e)..............

6,0 mm (0.24 in.)

LX1031442-UN-29SEP03

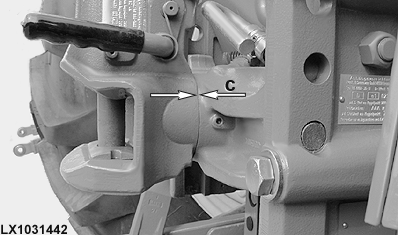

Maximal zulässiges Spiel zwischen Kupplung und Aufnahme — Spiel..............

3,0 mm (0.12 in.)
