Zugpendel auf Verschleiß prüfen

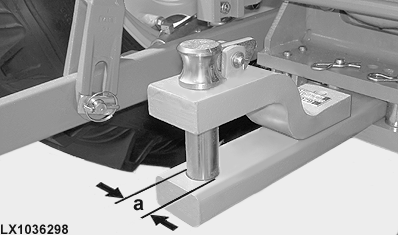

LX1036298-UN-03JUN05

ACHTUNG: Teile, die die Verschleißgrenze erreichen bzw. überschritten haben, müssen ausgetauscht werden.

Durchmesser (a) des Bolzens prüfen.

Bolzen des Zugpendels — Verschleißgrenze bzw. Mindestdurchmesser..............

29,5 mm (1.16 in.)

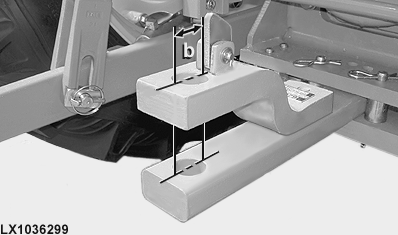

LX1036299-UN-03JUN05

Aufnahmebohrung oben und unten (in Fahrtrichtung) — Verschleißgrenze bzw. maximal zulässiger Durchmesser (oval)..............

35,0 mm (1.38 in.)
